QSC減速機選型原則安裝形式
www.eghtebas.com 格魯夫機械 2015-10-21 09:50:55
點擊：
選型原則,說明,安裝型式.
1，選型原則：
|
計算公式
|
||||
|
1
|
n2
|
n2=v/3.14159D（r/min）
|
||
|
2
|
n1
|
|
|
|
|
3
|
確定傳動比
|
i
|
i= n1 /n2（r/min）
|
|
|
4
|
P2或T2
|
|
||
|
5
|
P1
|
P1=P2/η或P1=T2. n2/（9550. η）
|
||
|
6
|
Pe
|
P1≤Pe≤Pmi/ΨS
|
||
|
7
|
|
|
|
|
|
8
|
|
Pmi≥ΨSPe
|
|
PM7＝PM6×1.12(6-7) ≥ ΨSPn
PM6≥ΨSPn÷1.12(6-7)
＝2×3×1.12
＝6.72 (kW)
考慮門式起重機大車的安裝空間限制，選用QSC型減速器，查QSC型減速機的承載能力表，選用減速器型號為QSC10－35.5，其許用功率6.902>6.72，能滿足使用要求，配套電機型號可選YZRE112M3-4-3.0kW型繞線制動電機。
產(chǎn)品概述：
4，標準減速比范圍：22. 4～160。標準公稱減速比范圍外的需特殊訂貨。
6，輸出軸輸出形式多樣化，有空心花鍵軸、空心平鍵軸和空心軸帶鎖緊盤輸出等形式；

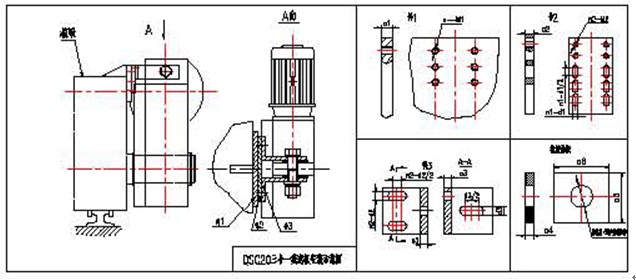

驅動方式圖
|
機座號
|
參數(shù)
|
|||||
|
QSC
08
|
QSC
10
|
QSC
12
|
QSC
16
|
QSC
20
|
QSC
25
|
|
|
尺寸
|
||||||
|
a1
|
18
|
18
|
20
|
20
|
25
|
30
|
|
a2
|
14
|
14
|
18
|
18
|
20
|
24
|
|
a3
|
12～14
|
14～16
|
16～18
|
18～20
|
20～24
|
24～28
|
|
a4
|
16～20
|
20～25
|
25～30
|
30～35
|
35～40
|
40～45
|
|
a5
|
60
|
70
|
85
|
100
|
100
|
130
|
|
a6
|
110
|
120
|
160
|
170
|
220
|
250
|
|
n1-M1
|
6-M12
|
6-M16
|
8-M16
|
8-M20
|
8-M24
|
8-M30
|
|
n2-M2
|
4-M16
|
6-M16
|
6-M20
|
6-M20
|
6-M24
|
6-M30
|
|
n1-d1
|
6-φ14
|
6-φ18
|
8-φ18
|
8-φ22
|
8-φ26
|
8-φ32
|
|
n2-d2
|
4-φ18
|
6-φ18
|
6-φ22
|
6-φ22
|
6-φ26
|
6-φ32
|
|
d3
|
φ20
|
φ22
|
φ26
|
φ34
|
φ40
|
φ40
|
|
安裝用螺栓
|
M18
|
M20
|
M24
|
M30
|
M36
|
M36
|
