R107減速機安裝尺寸圖
www.eghtebas.com 格魯夫機械 2020-02-07 10:15:52
點擊：
R107減速機產品簡介及適用范圍
1.高度模塊化設計：機以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易穿刺各機型間組合聯接。
2.傳動比：劃分細，范圍廣。組合機型可以形成很大的傳動比，即輸出極低的轉速。
3.安裝形式：安裝位置不受限制。
4.強度高、體積?。合潴w采用高強度鑄鐵。齒輪及齒輪軸采用氣體滲碳淬火精磨工藝，因而單位體積承載能力高。
5.使用壽命長：在正確選型（包括選用適當?shù)氖褂孟禂?shù)）和正常使用維護的條件下，減速機（除易損件外）的主要零部件壽命一般不低于20000小時。易損件包括潤滑油、油封以及軸承。
6.噪聲低：減速機主要零部件都經過精密加工，并通過精心組裝和測試因而減速機噪聲較低。
7.效率高：單要型效率不低于95%。
8.可承受較大的徑向載荷。
9.可承受不大于徑向力10%的軸向載荷。
二、適用范圍
本減速電機適合在環境溫度-10℃到+40℃條件下運行，海拔高度可達1000米。
可用于正反轉。
無行業限制。
在其它條件下使用時請與技術部聯系。
GR系列斜齒輪減速電機的安裝圖例
各種安裝形式定義為：
M1-電機水平放置;減速機底腳（GR，GRX型）或底部（GRF、GRXF）朝下。
M2-電機居下。
M3-電機水平放置；減速機底腳（GR，GRX型）或底部（GRF、GRXF型）朝上。
M4-電機居上。
M5-電機水平放置；當減速機在M1安裝位置時，從電機方向年，減速機的左面旋轉到下方位置。
M6-電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到上方位置。
GR107減速機-GR167斜齒輪減速電機安裝示例圖

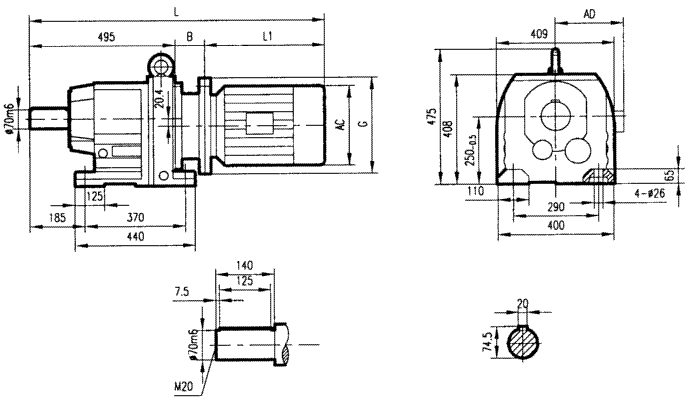

GR107減速機安裝結構尺寸
GR107減速機安裝結構尺寸
|
電機機座號
|
100L
|
112M
|
132S
|
132M
|
160M
|
160L
|
180M
|
180L
|
200
|
225S
|
225M
|
|
AC
|
215
|
240
|
275
|
275
|
330
|
330
|
380
|
380
|
420
|
470
|
470
|
|
AD
|
180
|
190
|
210
|
210
|
255
|
255
|
280
|
280
|
305
|
335
|
335
|
|
B
|
68
|
68
|
106
|
106
|
126
|
126
|
126
|
126
|
140
|
170
|
170
|
|
G
|
250
|
250
|
300
|
300
|
350
|
350
|
350
|
350
|
400
|
450
|
450
|
|
L1
|
325
|
340
|
390
|
430
|
505
|
560
|
590
|
630
|
660
|
675
|
705
|
|
L
|
888
|
903
|
991
|
1031
|
1126
|
1181
|
1211
|
1251
|
1295
|
1340
|
1370
|
