FF97減速機安裝尺寸圖
www.eghtebas.com 格魯夫機械 2020-02-15 09:44:21
點擊：
FF97減速機系列平行軸-斜齒輪減速電機產品特性
1 高度模塊化設計： 可以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易實現各機型間組合聯接。
2 傳動比： 劃分細，范圍廣。組合機型可以形成很大的傳動比，即輸出極低的轉速。
3 安裝形式：安裝位置不受限制。
4 強度高、體積小： 箱體采用高強度鑄鐵。齒輪及齒輪軸采用氣體滲碳淬火精磨工藝，因而單位體積承載能力高。
5 使用壽命長：在正確選型（包括選用適當?shù)氖褂孟禂?shù)）和正常使用維護的條件下，減速機（除易損件外）的主要零部件壽命一般不低于20000小時。易損件包括潤滑油，油封以及軸承。
6 噪聲低：減速機主要零部件都經過精密加工，并通過精心組裝和測試，因而減速機噪聲較低。
7 效率高：單機型效率不低于95%
8 可承受較大的徑向載荷。
9 可承受不大于徑向力15%的軸向載荷。
FF97減速機系列平行軸-斜齒輪減速電機場所條件及結構型式說明
場所條件
本減速電機適合在環境溫度-10°C到+40°C條件下運行，海拔高度可達1000米。
可用于正反轉。
無行業限制。
在其它條件下使用時請與技術部聯系。
結構型式說明
GF系列各軸之間的幾何位置都互為平行關系，因而亦稱為平行軸系列。由兩級或三級齒輪構成，輸入功率0.12-200KW, 大輸出轉矩18000N.m。
1 GF型：底腳安裝，輸出軸為實心軸。型號規格有GF37…GF157等10種。
2 GFF型：B5法蘭安裝，輸出軸為實心軸。型號規格有GFF37…GFF157等10種。
3 GFA型：軸裝式，輸出軸為空心軸。型號規格有GFA37…GFA157等10種。
4 GFAF型：B5法蘭安裝，輸出軸為空心軸。型號規格有GFAF37…GFAF157等10種。
5 GF…SZ型：輸入軸型，作為上述各種機型的變型品種，即不配電動機而配用輸入軸。
6 GFAT型：即在GFA型上增加防轉臂等附件后的派生型。通常除彈性套外的其它附件不在標準供貨范圍內。
7 GF…R型：GF系列和GR系列的組合，可形成很大的傳動比。
GFF97減速機系列機型號表示方法
注：1、輸入軸型沒有電動機各項內容。
2、不注明接線盒方向時，則默認為安裝形式中的0度位置
3、對輸出軸旋轉方向和輸入軸旋轉方向有特別要求的用戶，請與技術部聯系，并在訂貨時用簡圖或文字說明。
GFF97減速機系列平行軸-斜齒輪減速電機安裝形式圖例定義
各種安裝形式定義為：
M1-電機水平放置；減速機底部朝下。
M2-電機居下。
M3-電機水平放置；減速機底部朝上。
M4-電機居上。
M5-電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到下方位置。
M6-電機水平放置；當減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到上方位置。
GFF97減速機安裝形式圖例
GFF97減速機/GFAF97減速機安裝形式圖例
GFAT97減速機/GFA97減速機安裝形式圖例

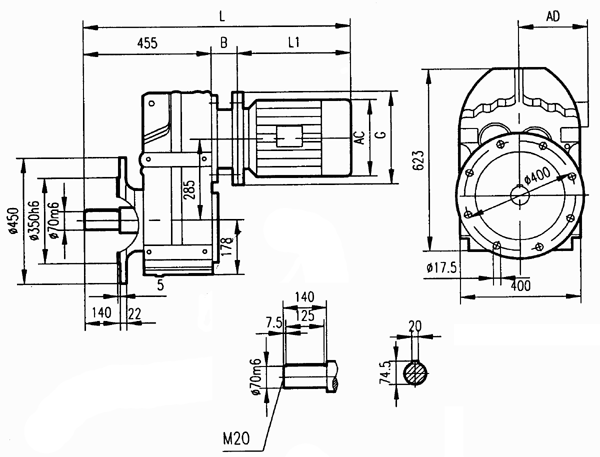

GFF97減速機安裝結構尺寸
法蘭聯接式（Y2標準電機）
|
