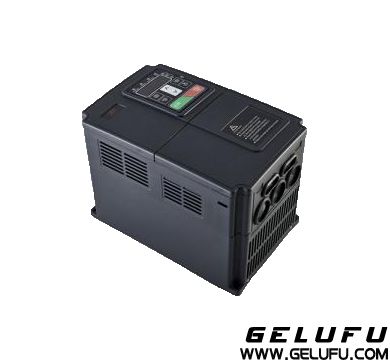

三相變頻器
產品編號：SN20150411152429805
產品簡述：變頻器（Variable-frequency Drive，VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠?jī)?nèi)部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。
購買價格:￥0.00
原價：￥0.00
產品介紹
產品簡介
| 電壓等級 | 變頻器型號 | 額定容量（KVA） | 額定輸出電流（A） | 適配電機（KW） |
| 380V | DPG-1R5-4 | 3.7 | 3.7 | 1.5 |
產品特色： 1、結構緊湊，體積小巧 2、面板附頻率調節按鈕 3、標準配備RS485通信口 4、內置能耗制動晶體管 5、PID閉環控制 6、簡易PLC 7、豐富接口 8、經濟采購和使用成本 技術指標及規格說明
| 項目 | 標準規范 | |
| 輸入 | 額定電壓/頻率 | 單相220V、三相220V、三相380V；50Hz/60Hz |
| 變動容許值 | 電壓：-15%～+15％ 電壓失衡率：<3%頻率：±5％ | |
| 輸出 | 額定電壓 | 0～220V/380V |
| 頻率范圍 | 0Hz～500Hz | |
| 頻率解析度 | 0.01Hz | |
| 過載能力 | G型：110%長期，150% 2分鐘，180% 2秒，200%瞬間保護； | |
| P型：120% 1分鐘，150% 1秒，180%瞬間保護； | ||
| 主要控制特性 | 調制方式 | 化空間電壓矢量SVPWM調制 |
| 控制方式 | 空間電壓矢量SVPWM控制（具有 低頻死區補償特性） | |
| 頻率精度 | 模擬設定： 高頻率的0.2% | |
| 數字設定： 高頻率的0.01% | ||
| 頻率分辨率 | 模擬設定： 高頻率的0.1% | |
| 數字設定：0.01Hz | ||
| 轉矩提升 | 自動轉矩提升：根據輸出電流自動確定提升轉矩 | |
| 手動轉矩提升：額定輸出的0.1%～30.0% | ||
| V/FFFFF曲線 | 五種方式： | |
| 恒轉矩V/F曲線 | ||
| 1種用戶定義多段V/F曲線方式 | ||
| 3種降轉矩特性曲線方式(2.0次冪、1.7次冪和1.2次冪) | ||
| 加減速曲線 | 兩種方式：直線加減速、S曲線加減速； | |
| 七種加減速時間，時間單位(分/秒)可選； | ||
| 0.1秒~6000秒連續可設。 | ||
| 主要控制特性 | 直流制動 | 動作頻率：0～15Hz |
| 制動時間：0～60秒 | ||
| 制動電流：0～80％ | ||
| 能耗制動 | 內置能耗制動單元（視變頻器型號而定），可外接制動電阻 | |
| 點動 | 點動頻率范圍：0.1Hz～50.00Hz,點動加減速時間0.1～60.0秒 | |
| 啟動信號 | 正傳 、 反轉 、點動可選 | |
| 內置PID | 可方便地構成閉環控制系統，運用于壓力控制，流量控制等過程控制。 | |
| 多段速運行 | 通過內置PLC或控制端子實現多段速運行 | |
| 紡織擺頻 | 可實現預置頻率、中心頻率可調的擺頻功能 | |
| 自動電壓調整(AVR) | 當電網電壓變化時，可以自動調節維持輸出電壓恒定不變。 | |
| 自動節能 | 根據負載情況，自動 化V/F曲線，實現 高效率和 大節能運行 | |
| 自動限流 | 快速電流自動抑制能力，確保在加速過程中及沖擊性負載下不發生過流，防止頻繁過流故障跳閘。 | |
| 定長控制 | 到達設定長度后變頻器停機 | |
| 通訊功能 | 具有RS485標準通訊接口，支持ASCII和RTU兩種格式的MODBUS通訊協議。具有主從多機聯動功能 | |
| 運行命令通道 | 操作面板給定；控制端子給定；串行口給定；可三種方式切換 | |
| 頻率設定通道 | 鍵盤模擬電位器給定；鍵盤▲、▼鍵給定；功能碼數字給定；串行口給定；端子UP/DOWN給定；模擬電壓給定；模擬電流給定；脈沖給定；組合給定；可多種給定方式隨時切換 | |
| 開關輸入通道 | 正、反轉指令；8路可編程開關量輸入，可分別設定36種功能。 | |
| 模擬輸入通道 | 2路模擬信號輸入，4～20mA、0～10V可選 | |
| 模擬輸出通道 | 模擬信號輸出，4～20mA或0～10V可選，可實現設定頻率、輸出頻率等物理量的輸出 | |
| 開關、脈沖輸出通道 | 1路可編程開路集電極輸出；1路繼電器輸出信號；1路0～20KHz脈沖輸出信號，實現各種物理量輸出 | |
| 低噪音運行 | 載波頻率1.0～15KHz連續可調，可 大限度地降低電機噪聲。 | |
| 操作 | LED數碼顯示 | 可顯示設定頻率、輸出電壓、輸出電流等參數 |
| LCD液晶顯示 | 中文液晶顯示鍵盤（可選配件）。 | |
| 面板 | 外接儀表顯示 | 輸出頻率、輸出電流、輸出電壓顯示等物理量顯示 |
| 用戶密碼設定 | 實現用戶參數保密，保護用戶知識產權 | |
| 參數拷貝 | 使用遠控鍵盤可以實現變頻器之間的功能碼參數拷貝功能。 | |
| 保護功能 | 過壓、欠壓、過流、電子熱繼電器、輸入缺相、過熱、硬件故障、外部設備故障、電流檢測故障、接地故障、通信故障保護 | |
| 任選件 | 制動組件；遠程操作面板；LCD液晶鍵盤；遠程電纜； | |
| 環境 | 使用場所 | 室內，不受陽光直射，無腐蝕、易燃性氣體，無油霧、塵埃等 |
| 海波高度 | 低于1000米（高于1000米時需降額使用） | |
| 環境溫度 | －10℃～＋40℃ | |
| 濕度 | 小于90%RH，無結露 | |
| 振動 | 小于5.9米/秒2 | |
| 存儲溫度 | －20℃～＋60℃ | |
| 結構 | 防護等級 | IP20（在選用狀態顯示單元或鍵盤的狀態下） |
| 冷卻方式 | 強制風冷 | |
| 安裝方式 | 壁掛式，柜內安裝 |
