ZY、ZZ系列圆柱齿轮减速机
一、概述
圆柱齿轮减速机(JB/T8853-2001)，包括ZDY(单级)、ZLY(两级)、ZSY(三级)、三个硬齿
面系列和ZDZ(单级)、ZLZ(两级)、ZSZ(三级)、三个中硬齿面系列的渐开线斜齿圆柱齿轮减
速器，其主要特点有：
1、主要规格参数(中心距、传动比等)采用优先数系的优先数，并符合有关标准。
2、齿轮传动参数、主要结构尺寸经优化设计，标准化、通用化程度高，约1500种零件，组
成4500多台不同承载能力、不同传动比、不同装配型式，即不同规格的减速机。
3、齿轮材料采用锻造优质高强度合金钢。硬齿面减速器齿轮经渗碳、淬火、磨齿，精度高，
许用承载能力为旧产品承载能力的3倍以上。中硬齿面齿轮经特殊调质处理、精滚齿。
4、减速机的性能经台架试验与实用考核达到90年代世界同类产品的水平，可以替代进
口产品。
该系列产品用于矿山、冶金、运输、建材(水泥)、建工、化工、纺织、轻工、能源等行业的
机械传动。但一般限制在：
减速机高速轴转速不高于1500r/min;
减速机齿轮圆周速度不高于20m/s；
减速机工作环境温度为—40～45℃，低于0℃时，启动前润滑油应预热。
二、减速器型号、规格及其表示方法。
1.型号有：ZDY单级圆柱齿轮减速机，ZLY两级圆柱齿轮减速机，ZSY三级圆柱齿轮减速
机，ZDZ单级中硬齿面圆柱齿轮减速机，ZLZ两级中硬齿面圆柱齿轮减速机，ZSZ三级中硬齿
面圆柱齿轮减速机。
2.规格有：
单级80、100、125、160、200、250、280、315、355、400、450、500、560
两级112、125、140、160、180、200、224、250、280、315、355、400、450、500、560、
630、710
三级160、180、200、224、250、280、315、355、400、450、500、560、630、710

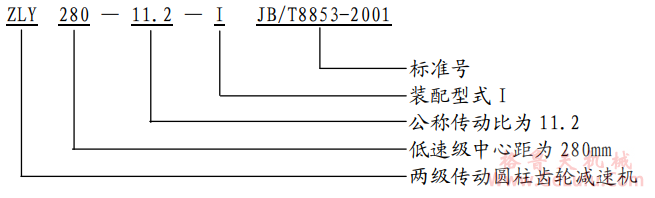

3.表示方法示例：
D表示单级 L表示两级 S表示三级 Y表示采用硬齿面齿轮

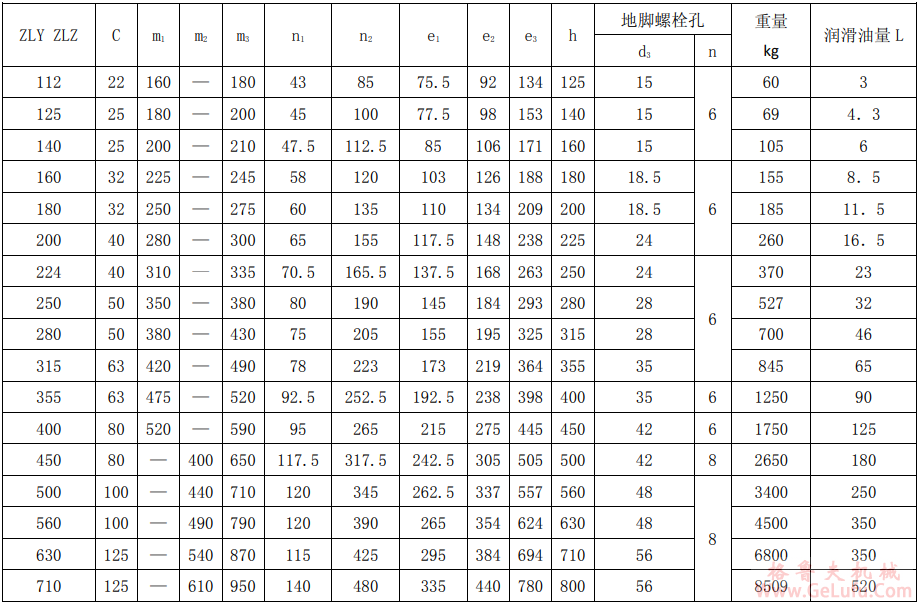

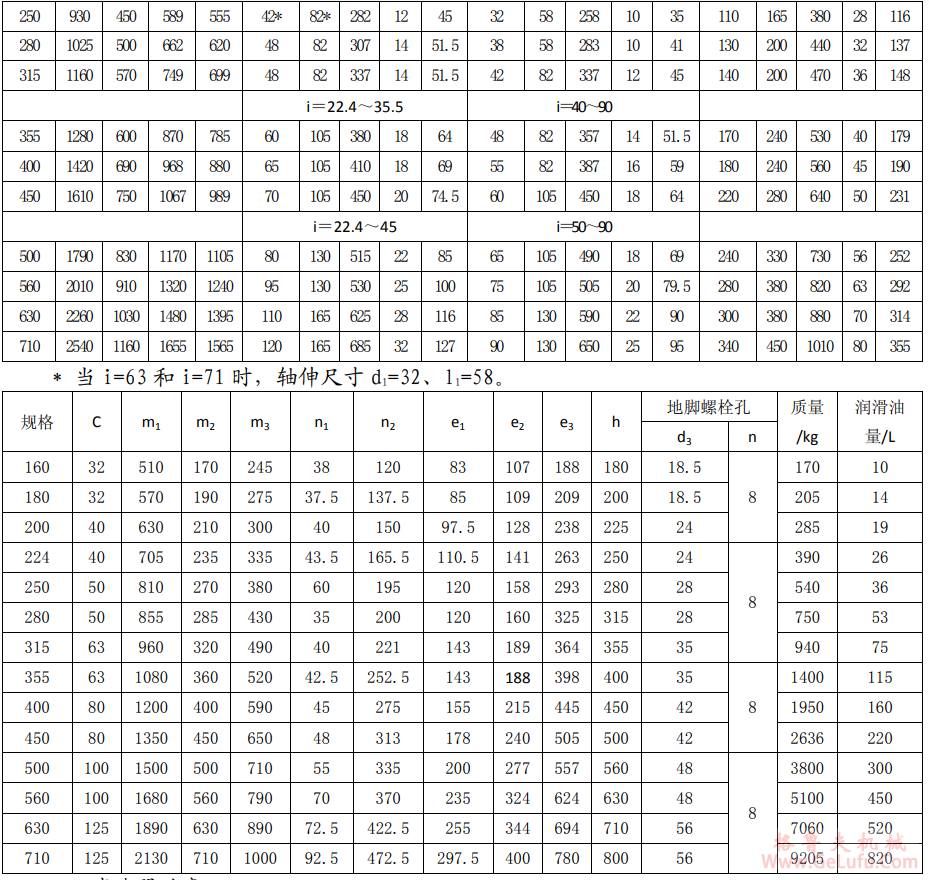

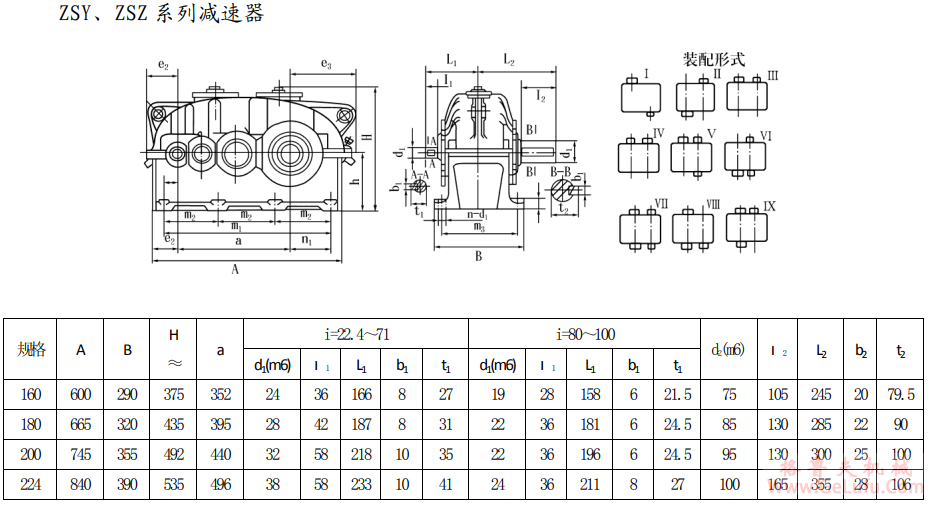

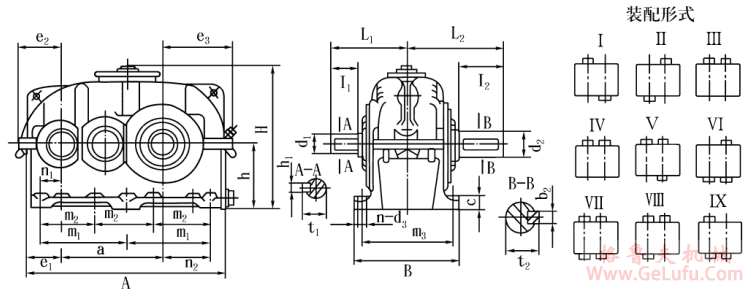

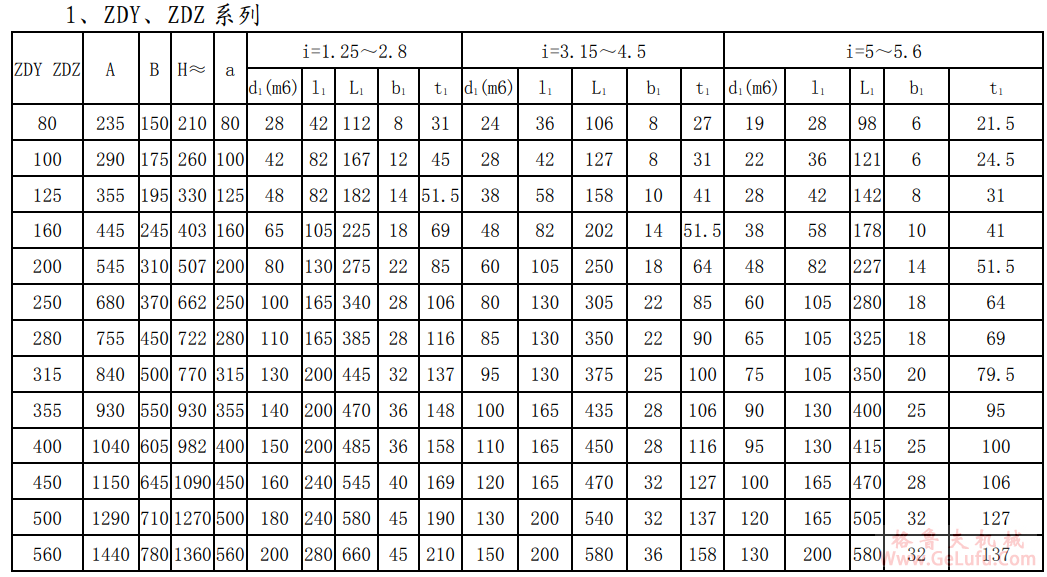

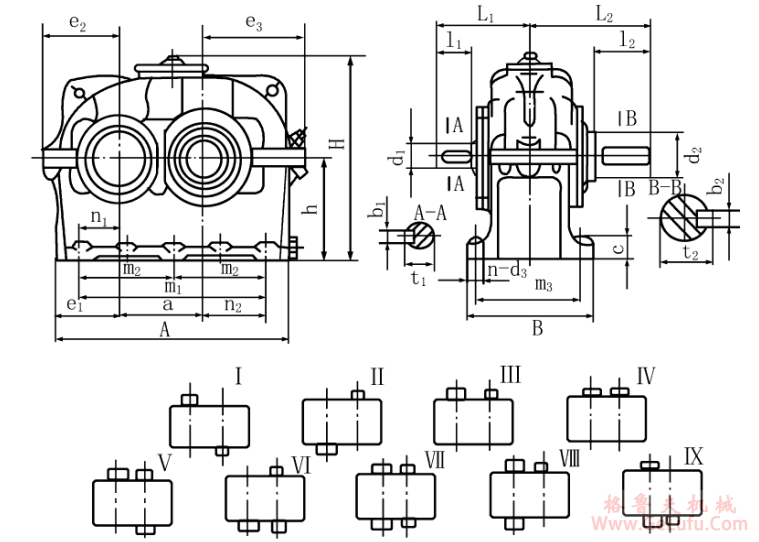

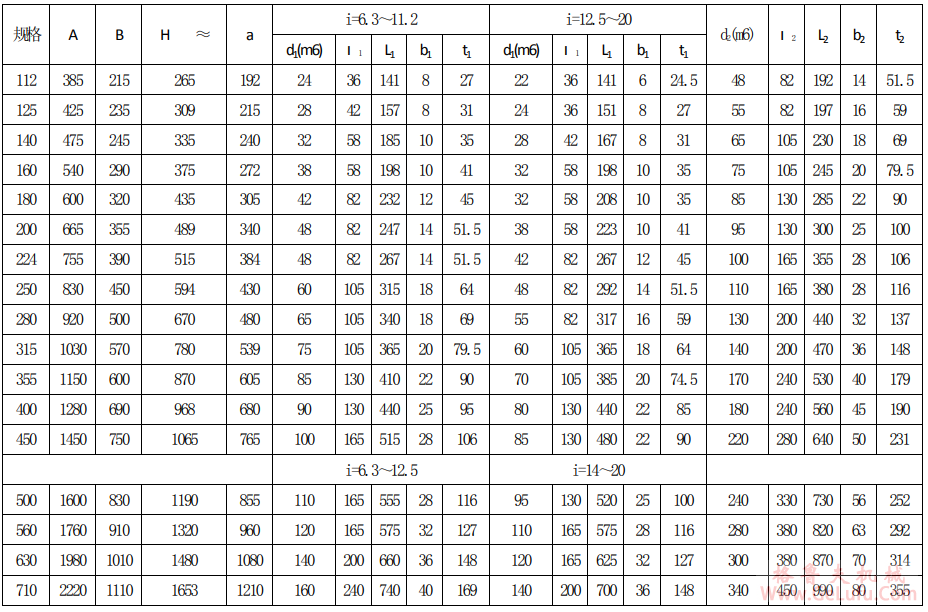

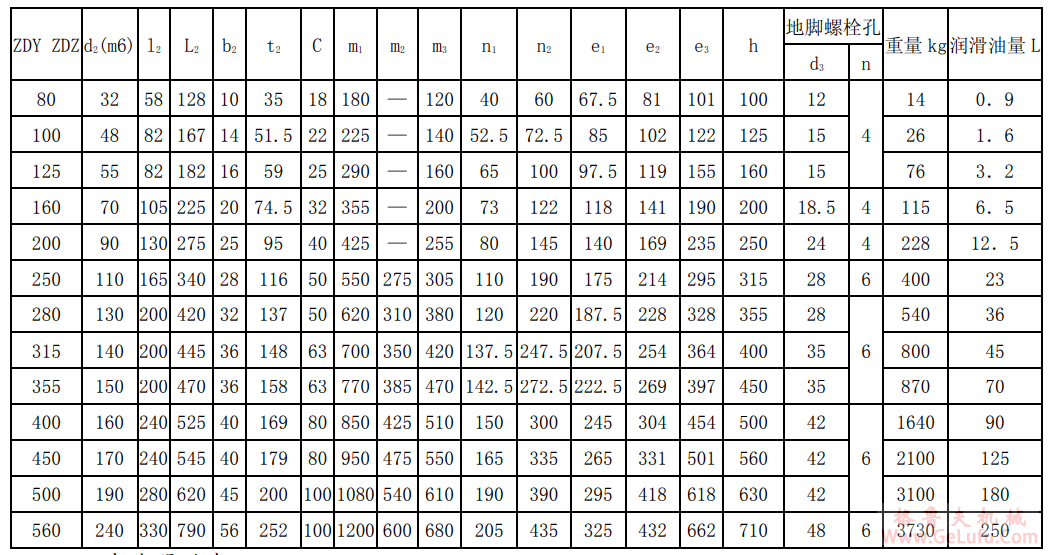

三、减速器的外形、装配型式及其安装尺寸。
