YPEJ系列变频调速电磁制动三相异步电动机
一、产品简介
YPEJ系列变频调速电磁制动三相异步电动机是由YP系列变频调速三相异步电动机、DZM系列直流电磁制动器和冷却风机组合而成，是一款适用于变频调速的电机。
三、工作原理
通电时，电磁铁产生强大的电磁力吸合衔铁板压缩制动弹簧，摩擦盘两对偶面脱离了衔铁板和电机后端盖平面的压力，电动机就能灵活转动。失电时，通过制动弹簧压力，加压于衔铁板，使其紧压摩擦盘，产生强大的摩擦制动力矩，使旋转的电机迅速制动，达到准确的定位。
四、产品特点
1、电机整体防护等级为IP44；
2、电机冷却方式IC416；
3、释放装置为外置，手动释放灵活方便；
4、绝缘等级为F级；
5、电机的安装尺寸和功率等级完全符合JB/T6456行业标准和IEC-72；
6、71电机外壳为铝合金，80～160电机外壳为铝合金或铸铁，180及以上电机外壳为铸铁。
五、使用条件
1、额定电压：标准产品为AC380V 50Hz；
2、工作方式：S1（连续工作制）；
3、海拔高度不超过1000mm；
4、环境温度：-15℃～40℃；
5、在月平均最低温度不高于25℃时，最湿月平均最高相对湿度为95%；
6、调速范围：5Hz～50Hz为恒转矩调速，50Hz～100Hz为恒转速调速。
六、接线方法
1、电机功率在55kW及以下为Y接法,功率在55kW以上为△接法；
2、制动器部分，配机座号100及以下电机为DC99V，配机座号112及以上电机为DC170V；

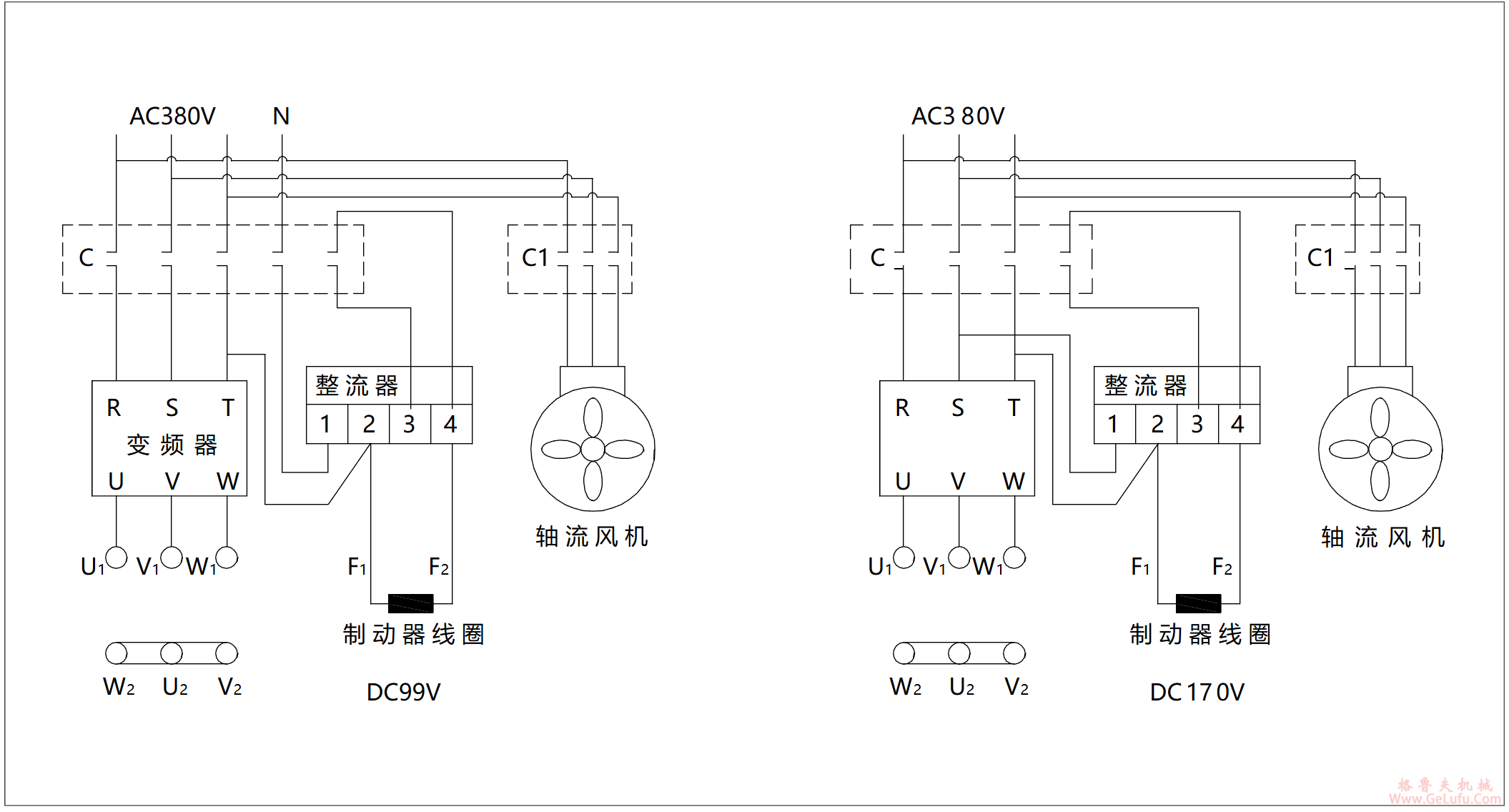

3、快制动接法如下：
七、气隙的检查与调整

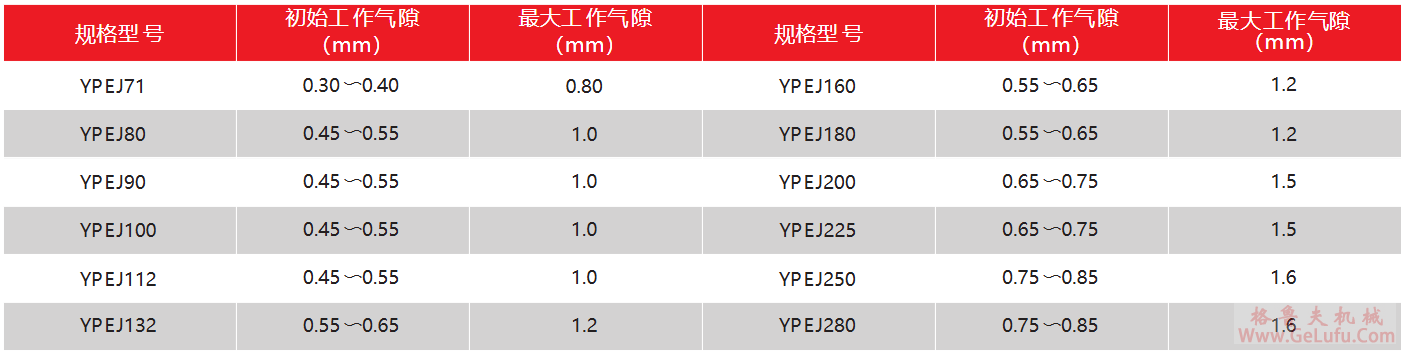

1、本系列各规格电机中所配制动器的气隙值（δ）

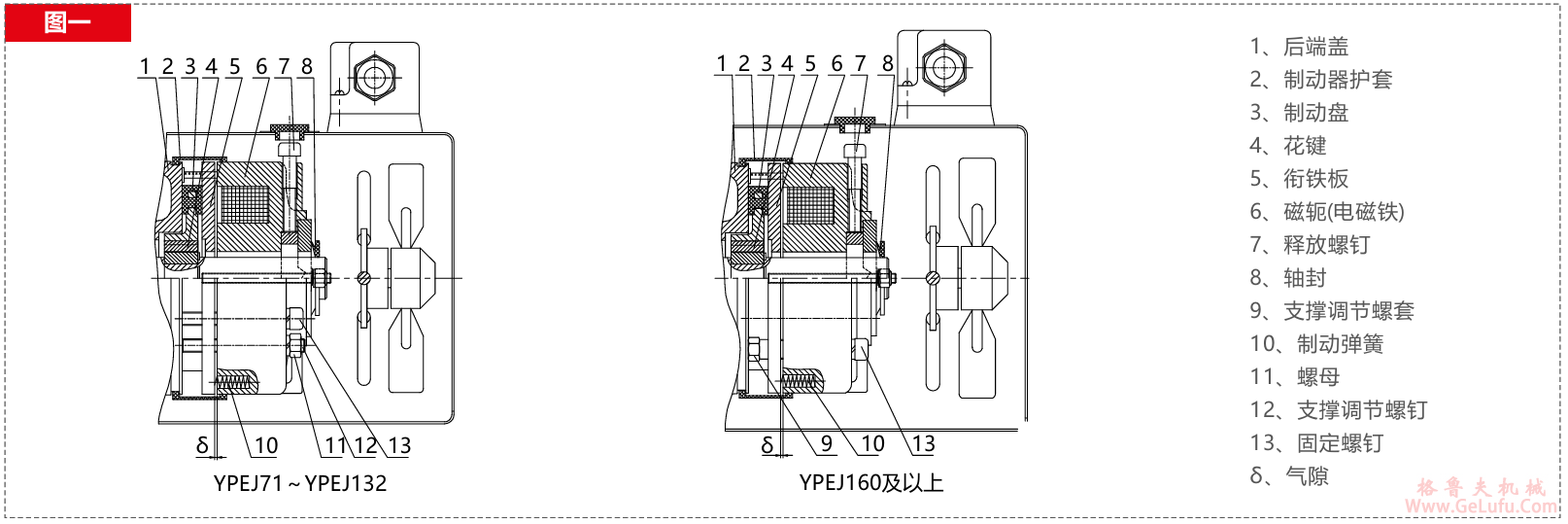

2、气隙的检查 如图一所示，衔铁板5与电磁铁6之间活动的距离称为气隙（δ）。正常工作气隙（δ）不超过规定的最大工作气隙值。电机出厂时都调整在初始工作气隙范围内，运行一段时间后，由于摩擦片磨损使气隙值增大，会影响制动器正常的吸合和制动效果，所以在电机使用一段时间后，必须按最大工作气隙值，选择塞尺尺寸，对气隙（δ）的大小进行检查。检查时，可将选好尺寸的塞尺塞进气隙（δ）中，如塞进，说明气隙已过大，必须进行调整。
3、气隙的调整 YPEJ71～YPEJ132调整方法：如图一所示，按规定的初始工作气隙值选择塞尺厚度，松开螺母11，稍稍松开固定螺钉13，松开支撑调节螺钉12，将塞尺放进被松开的螺杆旁边的气隙（δ）中，慢慢旋进固定螺钉13，压紧塞尺，然后将支撑调节螺钉12顶紧端盖平面，拔出塞尺。固定螺钉13有三组，必须按上述的方法将三组螺钉边上的气隙值都调整到初始工作气隙值，三处气隙值必须均匀，最后旋紧螺母11。
YPEJ160及以上调整方法：按规定的初始工作气隙值选择塞尺厚度，松开固定螺钉13，松开支撑调节螺套9，将塞尺放进固定螺钉13旁边 的气隙中，慢慢旋进固定螺钉13，压紧塞尺，然后将支撑调节螺套9顶紧端盖（1）平面，拔出塞尺。固定螺钉13有六组，必须按上述方法将等 分120°的三组螺钉边上的气隙都调整到初始工作气隙值，三处气隙值必须均匀，然后调整另外三组固定螺钉旁边的气隙（δ），并旋紧固定螺 钉13和支撑调节螺套9。调整后的气隙，要用塞尺检查一次，防止气隙不均匀。气隙调整如没有塞尺，可用相似厚薄的铁皮等代用。

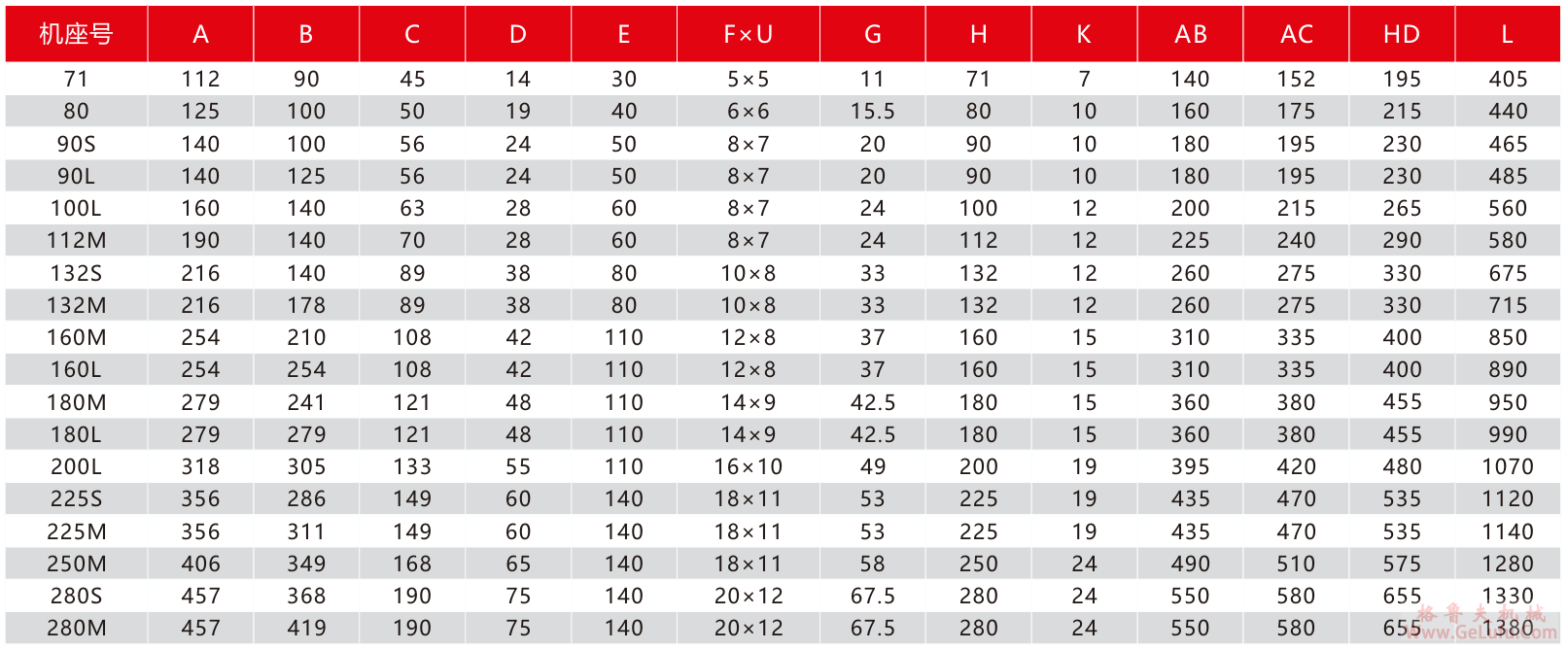

八、外形及安装尺寸

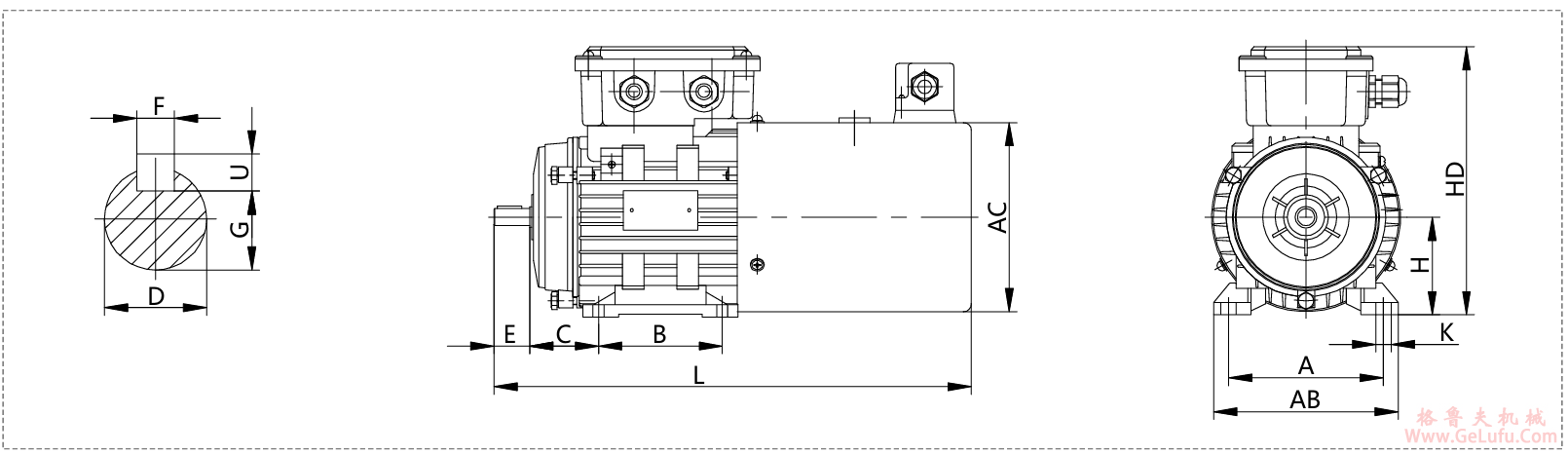

B3型机座带底脚，端盖无凸缘的电动机

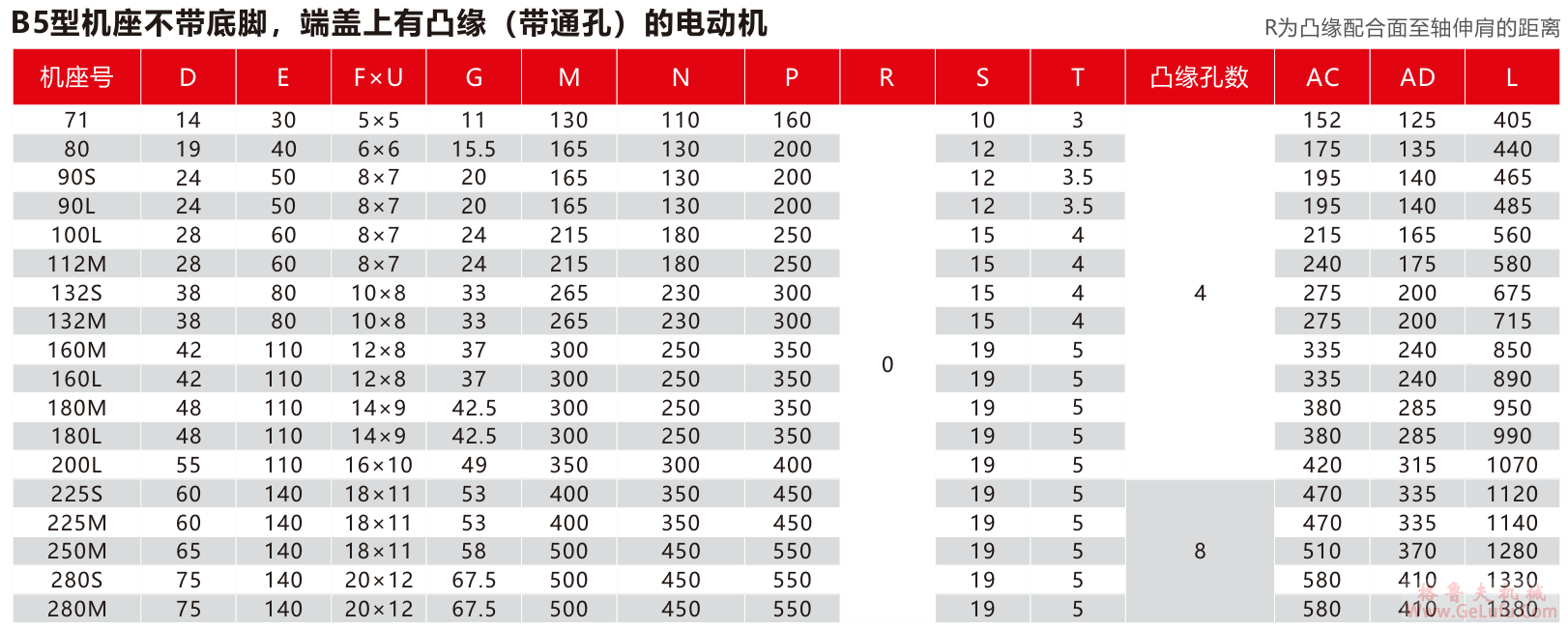

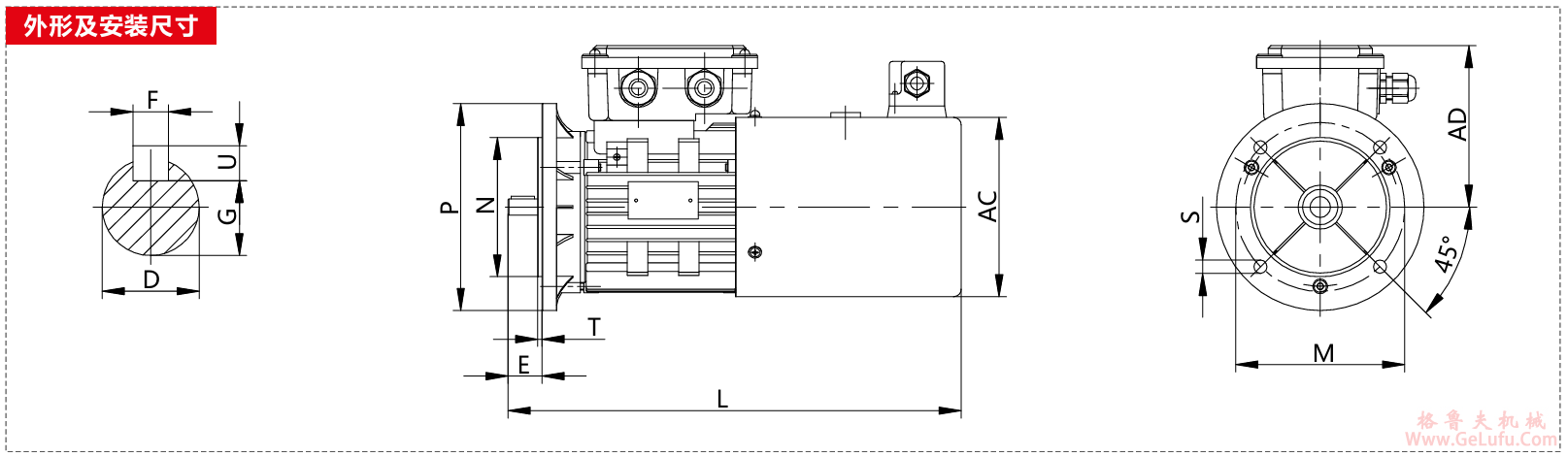

B5型机座不带底脚，端盖上有凸缘（带通孔）的电动机

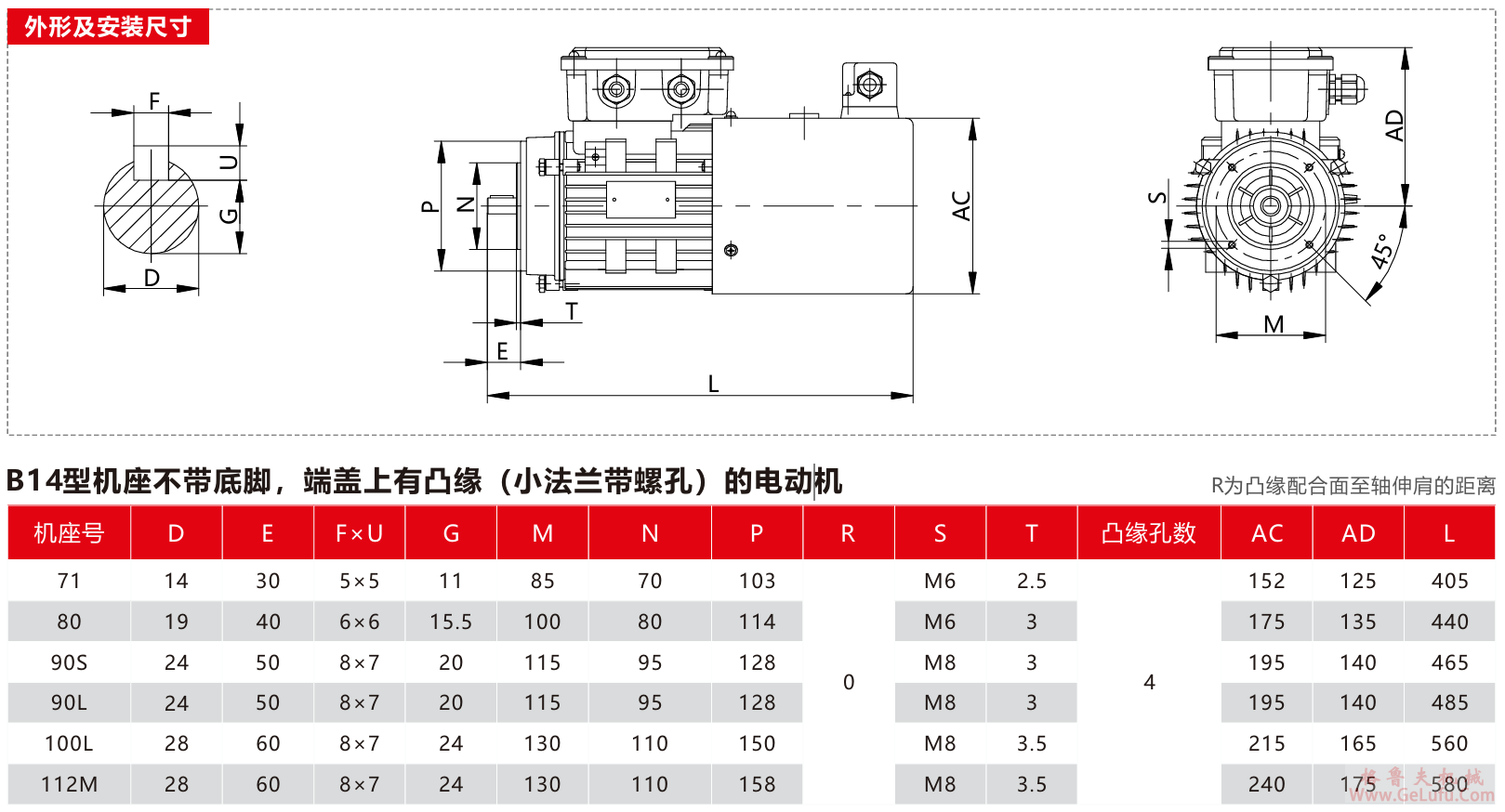

B14型机座不带底脚，端盖上有凸缘（小法兰带螺孔）的电动机

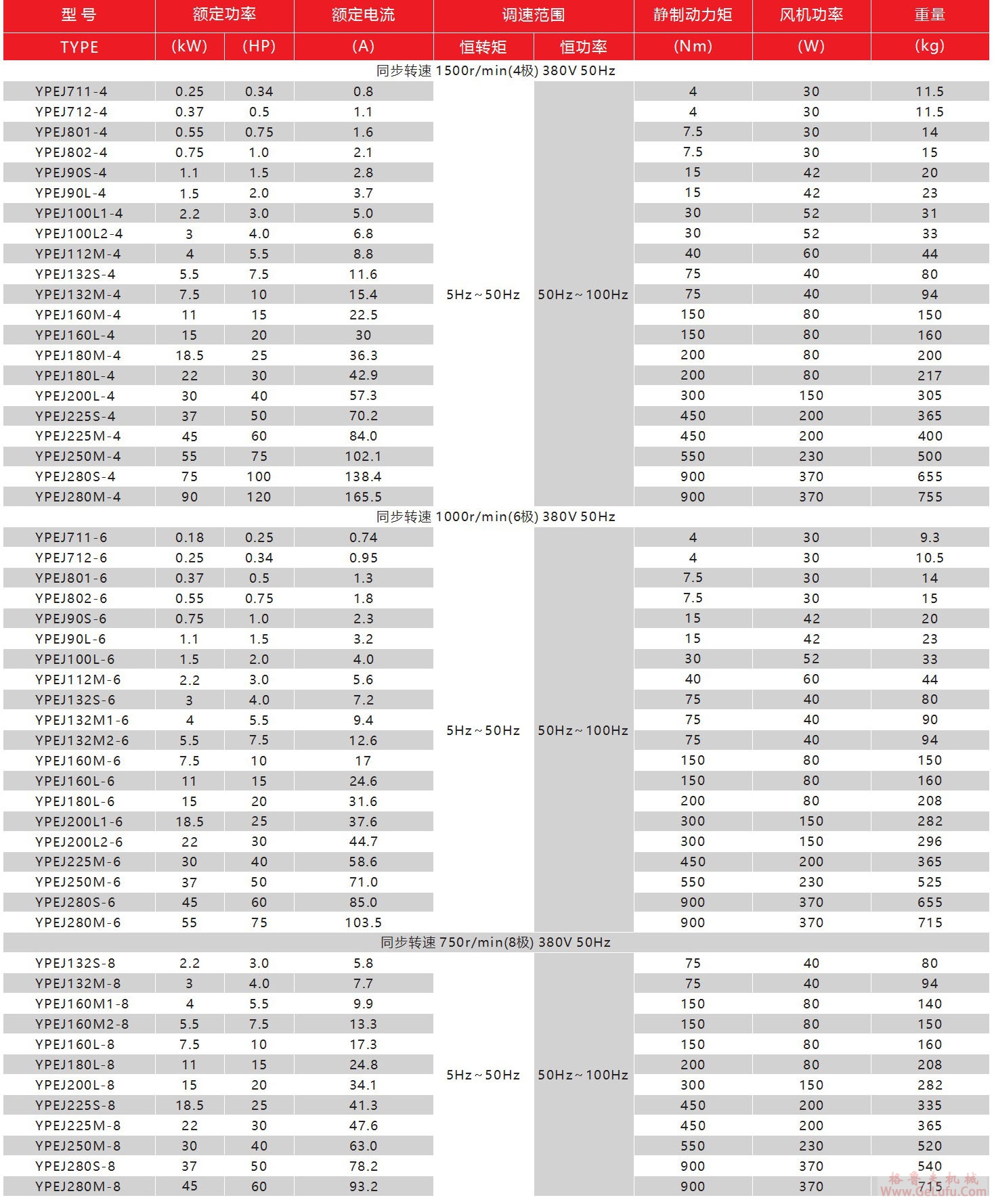

九、技术参数

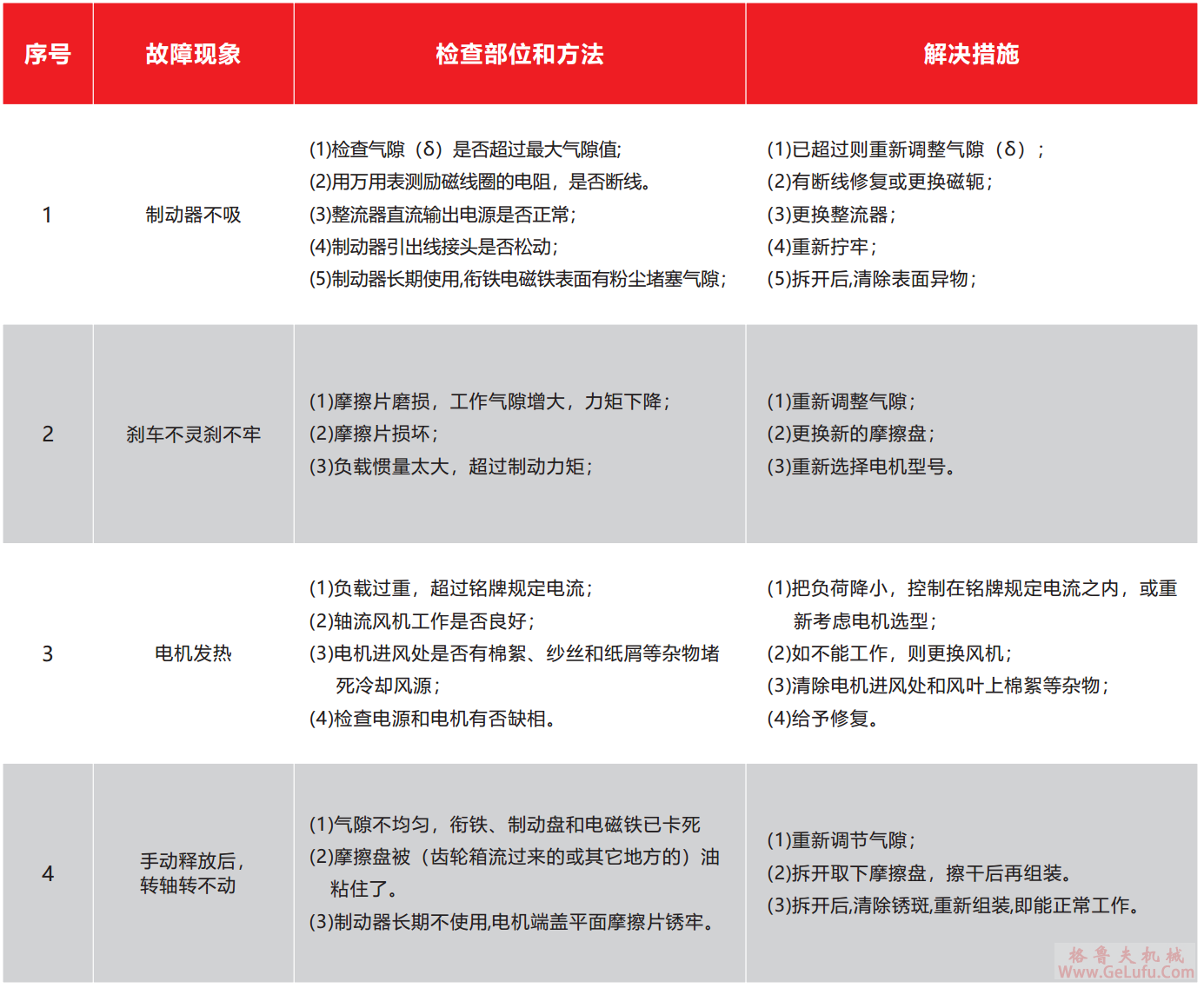

十、常见故障及排除方法
