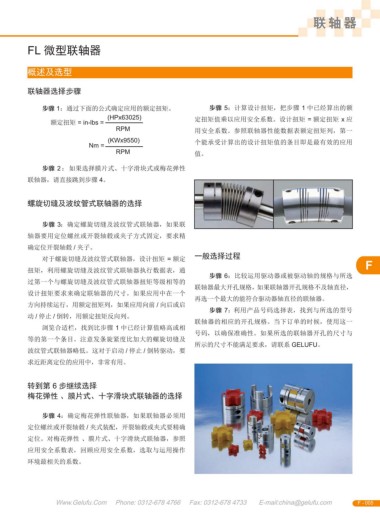

P. 4
聯 軸 器
FL 微型聯軸器
概述及選型
聯軸器選擇步驟
步驟 1：通過下面的公式確定應用的額定扭矩。 步驟 5：計算設計扭矩，把步驟 1 中已經算出的額
(HPx63025) 定扭矩值乘以應用安全系數。設計扭矩 = 額定扭矩 x 應
額定扭矩 = in-lbs =
RPM 用安全系數。參照聯軸器性能數據表額定扭矩列，第一
(KWx9550) 個能承受計算出的設計扭矩值的條目即是最有效的應用
Nm =
RPM 值。
步驟 2 ：如果選擇膜片式、十字滑塊式或梅花彈性
聯軸器，請直接跳到步驟 4。
螺旋切縫及波紋管式聯軸器的選擇
步驟 3：確定螺旋切縫及波紋管式聯軸器，如果聯
軸器要用定位螺絲或開裂軸轂或夾子方式固定，要求精
確定位開裂軸轂 / 夾子。
對于螺旋切縫及波紋管式聯軸器，設計扭矩 = 額定 一般選擇過程
扭矩，利用螺旋切縫及波紋管式聯軸器執行數據表，通 F
步驟 6：比較運用驅動器或被驅動軸的規格與所選
過第一個與螺旋切縫及波紋管式聯軸器扭矩等級相等的
聯軸器最大開孔規格，如果聯軸器開孔規格不及軸直徑，
設計扭矩要求來確定聯軸器的尺寸。如果應用中在一個
再選一個最大的能符合驅動器軸直徑的聯軸器。
方向持續運行，用額定扭矩列，如果應用向前 / 向后或啟
步驟 7：利用產品號碼選擇表，找到與所選的型號
動 / 停止 / 倒轉，用額定扭矩反向列。
聯軸器的相應的開孔規格。當下訂單的時候，使用這一
瀏覽合適欄，找到比步驟 1 中已經計算值略高或相
號碼，以確保準確性。如果所選的聯軸器開孔的尺寸與
等的第一個條目。注意發條旋緊度比加大的螺旋切縫及
所示的尺寸不能滿足要求，請聯系 GELUFU。
波紋管式聯軸器略低。這對于啟動 / 停止 / 倒轉驅動，要
求近距離定位的應用中，非常有用。
轉到第 6 步繼續選擇
梅花彈性 、膜片式、十字滑塊式聯軸器的選擇
步驟 4：確定梅花彈性聯軸器，如果聯軸器必須用
定位螺絲或開裂軸轂 / 夾式裝配，開裂軸轂或夾式要精確
定位。對梅花彈性 、膜片式、十字滑塊式聯軸器，參照
應用安全系數表，回顧應用安全系數，選取與運用操作
環境最相關的系數。
