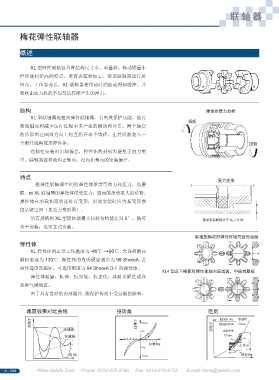

P. 3
聯 軸 器
梅花彈性聯軸器
概述
XL 型彈性聯軸器具有結構尺寸小、重量輕、轉動慣量小
但傳速扭矩高的特點。所有表面精加工，使該聯軸器運行質
量高，工作壽命長。XL 聯軸器使傳動時的振動得到緩沖，并
吸收由動力機的不均勻運轉所產生的沖擊。
結構 彈性體受力分析
XL 型聯軸器是扭向彈性聯軸器，有失效保護功能，能有
扭矩
效地阻尼和減少運行過程中多產生的振動和沖擊。兩個軸套
的爪形齒在圓周方向上相互錯開半個齒距，在其間隙裝入一
個漸開線梅花形彈性體。 扭矩
在軸在安裝時出現偏差，彈性體的鼓形齒避免了應力集
中。聯軸器能有效糾正軸向、徑向和角向的安裝偏差。
特點
受力變形
一般彈性聯軸器中間的彈性體承受彎曲力和壓力，易磨
損，而 XL 聯軸器的彈性體僅受壓力，因而能承受更大的負荷。
彈性體在承載和高轉速時有變形，因此安裝時應為其變形預
留足夠空間（見受力變形圖）。
所有規格的 XL 型聯軸器最大扭轉角均能達到 5°。既可 要求安裝間隙大于 D H ×0.05
水平安裝，也可立式安裝。
標準型梅花形彈性體軸向鼓形齒面
彈性體
XL 彈性體的正常工作溫度為 -40℃ ~+90℃ . 允許的最高
瞬時溫度為 120℃ . 彈性體的肖氏硬度通常為 98 ShoreA. 若
需傳遞更高扭矩，可選用硬度為 64 ShoreA D-F 的彈性體。
XL4 型以下梅花形彈性體軸向直齒面，中間有腹板
彈性體耐磨、抗油、抗臭氧、抗老化，其耐水解性適合
熱帶氣候地區。
由于具有良好的內部緩沖，能保護傳動不受過載的影響。
減震效果對比曲線 扭轉角 阻尼
