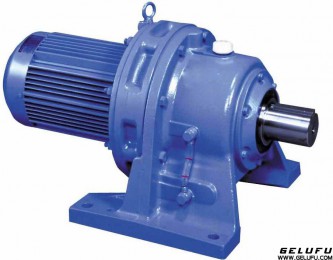

X/B行星摆线针轮减速机

产品介绍：

X、B摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。该机分卧式、立式、双轴型和直联型等装配方式，是冶金、矿山、建筑、化工、纺织、轻工业等行业的设备
产品特点：
1、减速比大，效率高：一级传动减速比为9~87，双级传动减速比为 121～5133，多级组合可达数万，且针齿啮合系套式滚动摩擦， 啮合表面无相对滑动，故一级减速效率达94%。
2、运转平稳，噪音低：在运转中同时接触的齿对数多，重合度大，运转平稳，过载能力强，振动和噪音低，各种规格的机型噪音小。
3、使用可靠，寿命长：因主要零件是采用高碳合金钢淬火处理 （HRC58-62），再精磨而成，且摆线齿与针齿套啮合传递至针齿形成滚动磨擦付，磨擦系数小，使啮合区无相对滑动，磨损 极小，所以经久耐用

减速机技术参数

功 率：0.37KW～55KW
转 矩：150N·m～20000N·m
传动比：单级：9-87 双级：121-7569
三级：2057-658503

各系列双级机型号对照表
系列标准机型
X天津  X2  X3  X4  X5  X6  X7  X8  X9  X10  X11
B化工部  B0  B1  B2  B3  B4   B5  B6  B7  B8
B机械部  B12  B15  B18  B22  B27   B33  B39  B45  B55
JXJ江门  JXJ0  JXJ1  JXJ2  JXJ3  JXJ4   JXJ5  JXJ6  JXJ7  JXJ8
BJ纺织  BJ2  BJ3  BJ4  BJ5  BJ6  BJ7
B上海  B10  B11A/B11  B12/B12B  B13/B13B  B14  B14A  B15  B16/B16B  B17  B18
各系列双级机型号对照表
系列标准机型
X天津  X32  X42  X53  X63  X74  X84  X85  X95  X106  X117
B化工部  B10  B20  B31  B41   B52  B53  B63  B74  B85
B机械部  B1512  B1812  B2215  B2715   B3318  B3322  B3922  B4527  B5527
JXJ江门  JXJE10  JXJE20  JXJE41  JXJE42   JXJE52  JXJE53  JXJE63  JXJE74  JXJE85
BJ纺织   BJ42  BJ53  BJ63  BJ74  BJ84
B上海  B110A  B120A  B131A  B142A  B142A  B152  B153  B163  B173  B184A

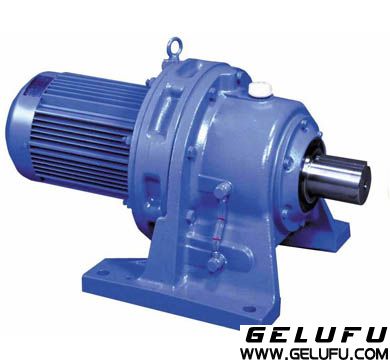

规格展示：

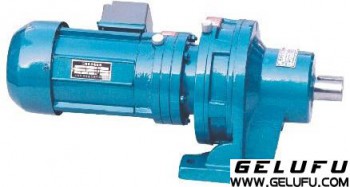

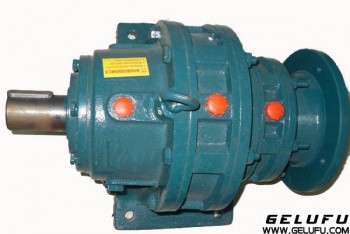

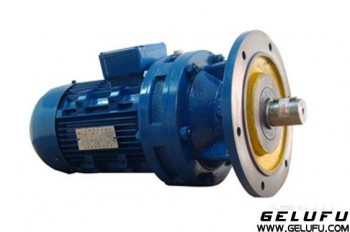

XL	XLD	XLI	XW

XWDY	XWI	FAF	X剖面图

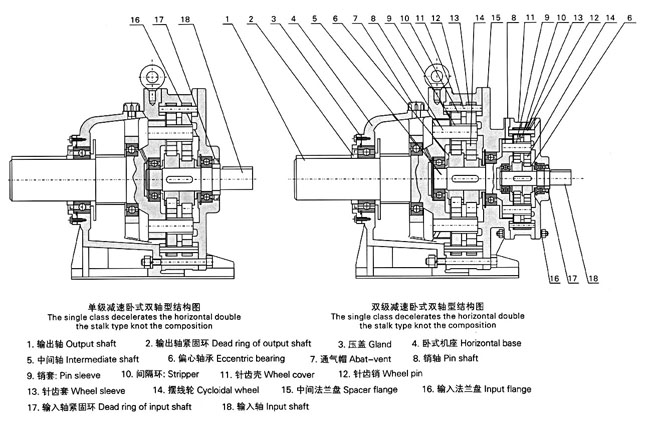

产品结构：
