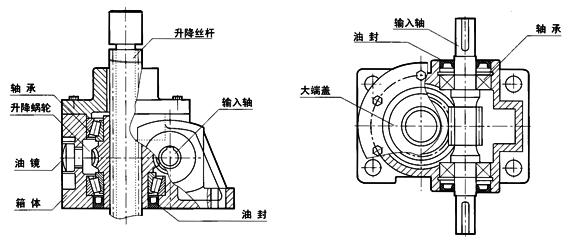

WSH蝸桿升降機結構示意圖

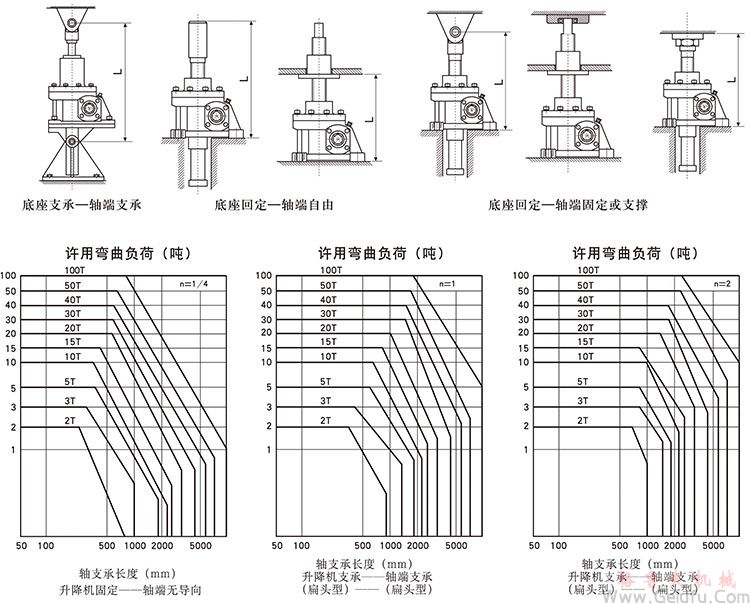

WSH蝸桿升降機允許彎曲負荷值
|
型號
|
d1
|
型號
|
d1
|
|
WSH-2T
|
19.5
|
WSH-20T
|
54
|
|
WSH-3T
|
25
|
WSH-30T
|
63
|
|
WSH-5T
|
31
|
WSH-40T
|
67
|
|
WSH-10T
|
36
|
WSH-50T
|
74
|
|
WSH-15T
|
41
|
WSH-100T
|
82
|

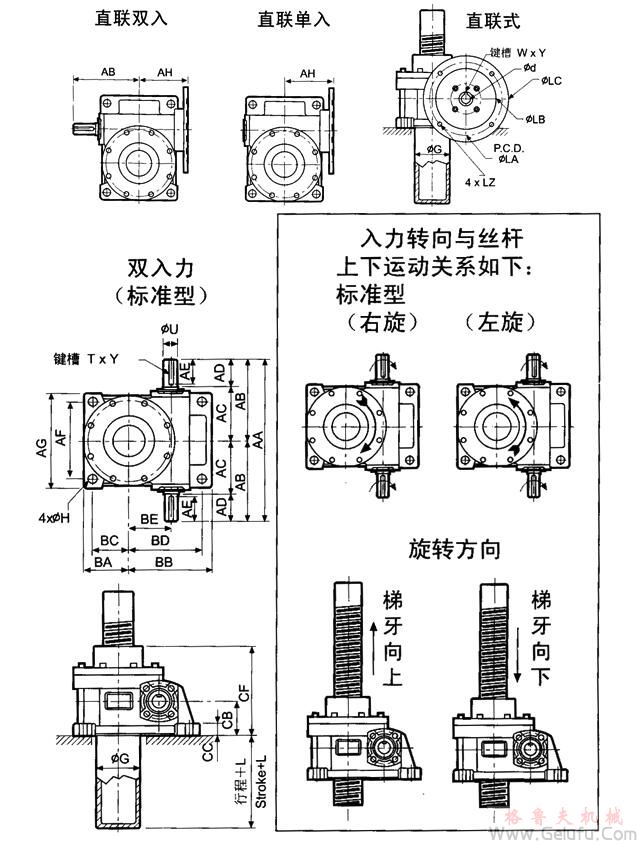

WSH蝸桿升降機安裝尺寸
|
型號
|
WSH-2T
|
WSH-3T
|
WSH-5T
|
WSH-10T
|
WSH-15T
|
WSH-20T
|
WSH-30T
|
WSH-40T
|
WSH-50T
|
WSH-100T
|
|
梯形螺紋
直徑
螺距
|
φ25
P=5
|
φ32
P=6
|
φ38
P=6
|
φ50
P=8
|
φ65
P=10
|
φ75
P=12
|
φ80
P=12
|
φ90
P=14
|
φ100
P=16
|
φ100
P=16
|
|
減速比
|
1/5
1/10
1/20
|
1/6
1/12
1/24
|
1/6
1/12
1/24
|
1/8
1/16
1/32
|
1/8
1/16
1/32
|
1/10
1/20
1/40
|
1/12
1/18
1/36
|
1/12
1/18
1/36
|
1/7
1/14
1/28
|
1/8
1/16
1/32
|
|
AA
|
170
|
220
|
220
|
256
|
264
|
316
|
390
|
420
|
480
|
550
|
|
AB
|
85
|
110
|
110
|
128
|
132
|
158
|
195
|
210
|
240
|
275
|
|
AC
|
55
|
70
|
70
|
88
|
92
|
108
|
130
|
145
|
170
|
180
|
|
AD
|
30
|
40
|
40
|
40
|
40
|
50
|
65
|
65
|
70
|
95
|
|
AE
|
25
|
35
|
35
|
35
|
35
|
45
|
60
|
60
|
65
|
90
|
|
AF
|
66
|
80
|
90
|
100
|
110
|
140
|
190
|
210
|
240
|
250
|
|
AG
|
90
|
110
|
120
|
140
|
150
|
180
|
230
|
260
|
300
|
320
|
|
AH
|
|
70
|
80
|
100
|
100
|
120
|
150
|
165
|
194
|
218
|
|
BA
|
50
|
57
|
60
|
90
|
90
|
95
|
110
|
130
|
160
|
170
|
|
BB
|
85
|
98
|
110
|
140
|
140
|
155
|
200
|
225
|
255
|
285
|
|
BC
|
38
|
42
|
45
|
70
|
70
|
75
|
85
|
105
|
130
|
135
|
|
BD
|
73
|
83
|
95
|
120
|
120
|
135
|
175
|
200
|
225
|
250
|
|
BE
|
35
|
40
|
50
|
60
|
63
|
70
|
100
|
120
|
130
|
150
|
|
CB
|
40
|
50
|
50
|
60
|
60
|
70
|
85
|
100
|
120
|
125
|
|
CC
|
15
|
18
|
18
|
20
|
20
|
25
|
30
|
30
|
30
|
32
|
|
CF
|
110
|
130
|
130
|
160
|
160
|
180
|
220
|
260
|
315
|
345
|
|
φG
|
44.5
|
51
|
63.5
|
70
|
82.6
|
95.3
|
|
|
|
|
|
φU
|
15
|
18
|
18
|
25
|
25
|
28
|
32
|
35
|
45
|
50
|
|
T×V
|
5×3
|
6×3.5
|
6×3.6
|
8×4
|
8×4
|
8×4
|
10×5
|
10×5
|
14×5.5
|
14×5.5
|
|
L
|
Stroke
+55
|
Stroke
+60
|
Stroke
+60
|
Stroke
+60
|
Stroke
+65
|
Stroke
+75
|
|
|
|
|
|
φLA
|
|
130
|
130
|
165
|
165
|
165
|
215
|
215
|
265
|
265
|
|
φLB
|
|
110
|
110
|
130
|
130
|
130
|
180
|
180
|
230
|
230
|
|
φLC
|
|
160
|
160
|
200
|
200
|
200
|
250
|
250
|
300
|
300
|
|
LZ
|
|
M8
P1.25
|
M8
P1.25
|
M10
P1.5
|
M10
P1.5
|
M10
1.5
|
M12
P1.75
|
M12
P1.75
|
M16
P2.0
|
M16
P2.0
|
|
φD
W×Y
直聯功率
|
|
14
5×2.3
0.25/0.37
|
14
5×2.3
0.25/0.37
|
19
6×2.8
0.75
|
19
6×2.8
0.75
|
24
8×3.3
1.5
|
28
8×3.3
2.2
|
28
8×3.3
4
|
38
10×3.3
5.5
|
38
10×3.3
7.5
|
|
φD
W×Y
直聯功率
|
|
|
|
24
8×3.3
0.75
|
24
8×3.3
0.75
|
|
|
|
|
|
|
φH
|
12
|
12
|
12
|
18
|
18
|
18
|
22
|
22
|
22
|
27
|

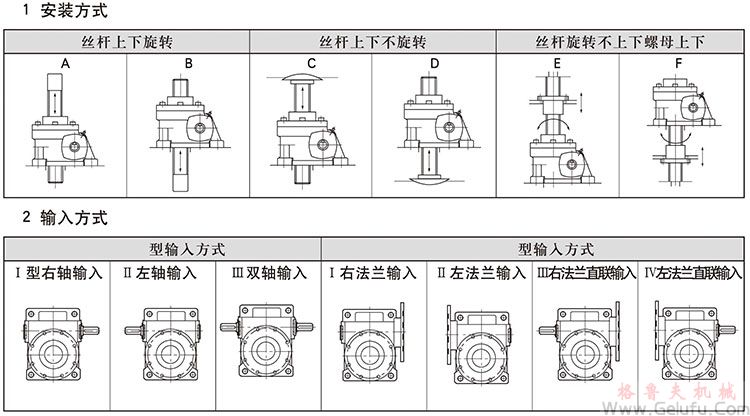

WSH蝸桿升降機安裝方式

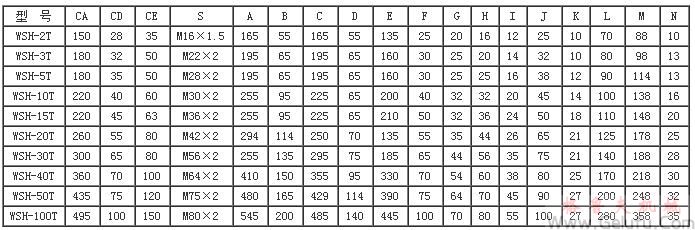

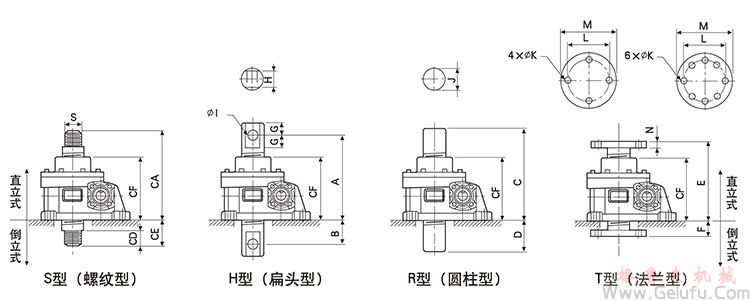

WSH蝸桿升降機螺桿端型式
WSH蝸桿升降機型號表示說明示例
WSH蝸桿升降機入力軸功率與負載、升降速度的關系
|
型號
大小
能力
|
升降
梯形螺紋
直徑
螺距
|
蝸輪
減速比
|
1800RPM
入力軸轉速
|
1500RPM
入力軸轉速
|
1200RPM
入力軸轉速
|
||||||
|
輸入功率
（kW）
|
舉升負荷
（kg）
|
舉升速度
（mm/mm）
|
輸入功率
（kW）
|
舉升負荷
（kg）
|
舉升速度
（mm/mm）
|
輸入功率
（kW）
|
舉升負荷
（kg）
|
舉升速度
（mm/mm）
|
|||
|
WSH-2T
|
φ25
P=5
|
1/5
|
0.93
|
500
|
1800
|
0.86
|
550
|
1500
|
0.87
|
700
|
1200
|
|
1/10
|
0.50
|
500
|
900
|
0.50
|
550
|
750
|
0.50
|
700
|
600
|
||
|
1/20
|
0.50
|
600
|
450
|
0.50
|
700
|
375
|
0.50
|
900
|
300
|
||
|
WSH-3T
|
φ32
P=6
|
1/6
|
1.31
|
700
|
1800
|
1.25
|
800
|
1500
|
1.18
|
950
|
1200
|
|
1/12
|
0.89
|
950
|
900
|
0.86
|
1100
|
750
|
0.81
|
1300
|
600
|
||
|
1/24
|
0.50
|
950
|
450
|
0.50
|
1100
|
375
|
0.50
|
1300
|
300
|
||
|
WSH-5T
|
φ38
P=6
|
1/6
|
1.86
|
900
|
1800
|
1.72
|
1000
|
1500
|
1.66
|
1200
|
1200
|
|
1/12
|
1.47
|
1350
|
900
|
0.36
|
1500
|
750
|
1.31
|
1800
|
600
|
||
|
1/24
|
1.04
|
180
|
450
|
0.96
|
2000
|
375
|
0.92
|
2400
|
300
|
||
|
WSH-10T
|
φ45
P=8
|
1/8
|
2.84
|
1300
|
1800
|
2.64
|
1450
|
1500
|
2.48
|
1700
|
1200
|
|
1/16
|
1.50
|
1300
|
900
|
1.40
|
1450
|
750
|
1.31
|
1700
|
600
|
||
|
1/32
|
1.07
|
1750
|
450
|
4.00
|
1950
|
375
|
0.92
|
2250
|
300
|
||
|
WSH-15T
|
φ50
P=8
|
1/8
|
2.69
|
1300
|
1800
|
2.50
|
1450
|
1500
|
2.35
|
1700
|
1200
|
|
1/16
|
1.42
|
1300
|
900
|
1.32
|
1450
|
750
|
1.24
|
1700
|
600
|
||
|
1/32
|
1.01
|
1750
|
450
|
0.94
|
1950
|
375
|
0.87
|
2250
|
300
|
||
|
WSH-20T
|
φ65
P=10
|
1/10
|
3.57
|
1400
|
1800
|
3.24
|
1850
|
1500
|
3.01
|
1950
|
1200
|
|
1/20
|
1.90
|
1600
|
900
|
1.97
|
1850
|
750
|
1.84
|
2250
|
600
|
||
|
1/40
|
1.53
|
2400
|
450
|
1.57
|
2800
|
375
|
1.46
|
3350
|
300
|
||
|
WSH-30T
|
φ75
P=12
|
1/12
|
4.86
|
1850
|
1800
|
4.71
|
2150
|
1500
|
4.55
|
2600
|
1200
|
|
1/18
|
3.56
|
1900
|
1200
|
3.59
|
2300
|
1000
|
3.44
|
2750
|
800
|
||
|
1/36
|
2.22
|
2200
|
600
|
2.19
|
2600
|
500
|
2.15
|
3200
|
400
|
||
|
WSH-40T
|
φ80
P=12
|
1/12
|
5.56
|
1975
|
1800
|
5.39
|
2300
|
1500
|
5.11
|
2750
|
1200
|
|
1/18
|
4.29
|
2125
|
1200
|
4.29
|
2550
|
1000
|
4.07
|
3025
|
800
|
||
|
1/36
|
2.87
|
2625
|
600
|
2.78
|
3050
|
500
|
2.66
|
3650
|
400
|
||
|
WSH-50T
|
φ90
P=14
|
1/7
|
12.7
|
2100
|
3600
|
12.3
|
2450
|
3000
|
12.1
|
2850
|
2400
|
|
1/14
|
7.72
|
2350
|
1800
|
7.66
|
2800
|
1500
|
1.47
|
3300
|
1200
|
||
|
1/28
|
5.46
|
3050
|
900
|
5.22
|
3500
|
750
|
5.24
|
4100
|
600
|
||
|
WSH-100
|
φ100
P=16
|
1/8
|
21.8
|
3500
|
3600
|
21.5
|
4000
|
3000
|
21.2
|
5400
|
2400
|
|
1/16
|
15.7
|
4300
|
1800
|
15.5
|
5400
|
1500
|
14.1
|
7200
|
1200
|
||
|
1/32
|
11.6
|
5500
|
900
|
12.8
|
6800
|
750
|
9.86
|
10000
|
600
|
||
|
型號
大小
能力
|
升降
梯形螺紋
直徑
螺距
|
蝸輪
減速比
|
900RPM
入力軸轉速
|
600RPM
入力軸轉速
|
300RPM
入力軸轉速
|
||||||
|
輸入功率
（kW）
|
舉升負荷
（kg）
|
舉升速度
（mm/mm）
|
輸入功率
（Kw）
|
舉升負荷
（kg）
|
舉升速度
（mm/mm）
|
輸入功率
（kW）
|
舉升負荷
（kg）
|
舉升速度
（mm/mm）
|
|||
|
WSH-2T
|
φ25
P=5
|
1/5
|
0.84
|
900
|
900
|
0.62
|
1000
|
600
|
0.50
|
100
|
300
|
|
1/10
|
0.50
|
750
|
450
|
0.50
|
1000
|
300
|
0.25
|
1350
|
1500
|
||
|
1/20
|
0.50
|
1200
|
225
|
0.25
|
1350
|
150
|
0.25
|
1350
|
75
|
||
|
WSH-3T
|
φ32
P=6
|
1/6
|
1.22
|
1300
|
900
|
1.12
|
1800
|
600
|
0.56
|
1800
|
300
|
|
1/12
|
0.77
|
1650
|
450
|
0.62
|
2000
|
300
|
0.50
|
2000
|
150
|
||
|
1/24
|
0.50
|
1650
|
225
|
0.50
|
2000
|
150
|
0.25
|
2000
|
75
|
||
|
WSH-5T
|
φ38
P=6
|
1/6
|
1.55
|
1500
|
900
|
1.17
|
1700
|
600
|
0.72
|
2100
|
300
|
|
1/12
|
1.17
|
2150
|
450
|
0.78
|
2150
|
300
|
0.50
|
2500
|
150
|
||
|
1/24
|
0.73
|
2550
|
225
|
0.56
|
2900
|
150
|
0.50
|
2850
|
75
|
||
|
WSH-10T
|
φ45
P=8
|
1/8
|
2.30
|
2100
|
900
|
2.22
|
3050
|
600
|
1.75
|
4800
|
300
|
|
1/16
|
1.27
|
2200
|
450
|
1.17
|
3050
|
300
|
0.92
|
4800
|
150
|
||
|
1/32
|
0.86
|
2800
|
225
|
0.84
|
4100
|
150
|
0.65
|
6400
|
75
|
||
|
WSH-15T
|
φ50
P=8
|
1/8
|
2.17
|
2100
|
900
|
2.11
|
3050
|
600
|
1.66
|
4800
|
300
|
|
1/16
|
1020
|
2200
|
450
|
1.11
|
3050
|
300
|
0.87
|
4800
|
150
|
||
|
1/32
|
0.81
|
2800
|
225
|
0.79
|
4100
|
150
|
0.61
|
6400
|
75
|
||
|
WSH-20T
|
φ65
P=10
|
1/10
|
2.84
|
2450
|
900
|
2.59
|
3350
|
600
|
1.89
|
4900
|
300
|
|
1/20
|
1.72
|
2800
|
450
|
1.58
|
3850
|
300
|
1.15
|
5600
|
150
|
||
|
1/40
|
1.44
|
4400
|
225
|
1.25
|
5750
|
150
|
0.92
|
8400
|
75
|
||
|
WSH-30T
|
φ75
P=12
|
1/12
|
4.27
|
3250
|
900
|
3.94
|
4500
|
600
|
2.80
|
6400
|
300
|
|
1/18
|
3.28
|
3500
|
600
|
2.94
|
4700
|
400
|
0.09
|
6700
|
200
|
||
|
1/36
|
1.97
|
3900
|
300
|
1.82
|
5400
|
200
|
1.61
|
9600
|
100
|
||
|
WSH-40T
|
φ80
P=12
|
1/12
|
5.10
|
3625
|
900
|
4.67
|
4975
|
600
|
3.32
|
7050
|
300
|
|
1/18
|
4.07
|
4025
|
600
|
3.67
|
5450
|
400
|
2.60
|
7725
|
200
|
||
|
1/36
|
2.67
|
4875
|
300
|
2.41
|
6600
|
200
|
1.88
|
10300
|
100
|
||
|
WSH-50T
|
φ90
P=14
|
1/7
|
11.5
|
4000
|
1800
|
11.0
|
5450
|
1200
|
7.83
|
7750
|
600
|
|
1/14
|
7.23
|
4550
|
900
|
6.79
|
6200
|
600
|
4.79
|
8750
|
300
|
||
|
1/28
|
4.90
|
5850
|
450
|
4.66
|
7800
|
300
|
3.28
|
11000
|
150
|
||
|
WSH-100
|
φ100
P=16
|
1/8
|
20.2
|
7100
|
1800
|
19.9
|
9850
|
1200
|
13.0
|
12950
|
600
|
|
1/16
|
14.7
|
9450
|
900
|
12.9
|
11800
|
600
|
9.50
|
17350
|
300
|
||
|
1/32
|
10.1
|
14300
|
450
|
9.41
|
15750
|
300
|
7.78
|
26050
|
150
|
||
WSH蝸桿升降機螺桿升降行程與螺桿長度計算
|
|
行程
(例)300m/m
|
桿端S型
|
桿端H型
|
||||
|
型號
|
直徑
|
螺距
|
護管長
|
機身+CE+行程
=螺桿總長
|
螺桿總長-CE
=牙長
|
機身+C+G+行程
=螺桿總長
|
螺桿總長-B-G
=牙長
|
|
WSH-2T
|
25
|
P=5
|
300+55=35
|
110+40+300=450
|
450-40=410
|
100+55+20+300=485
|
485-55-20=410
|
|
WSH-3T
|
32
|
P=6
|
300+60=360
|
130+50+300=480
|
480-50=430
|
130+65+25+300=520
|
520-65-25=430
|
|
WSH-5T
|
38
|
P=6
|
300+60=360
|
130+50+300=480
|
480-50=430
|
130+65+25+300=520
|
520-65-25=430
|
|
WSH-10T
|
45
|
P=8
|
300+65=365
|
160+60+300=520
|
520-60=460
|
160+95+32+300=587
|
587-95-32=460
|
|
WSH-15T
|
50
|
P=8
|
300+65=365
|
160+60+300=520
|
520-60=460
|
160+95+32+300=587
|
587-95-32=460
|
|
WSH-20T
|
65
|
P=10
|
300+75=375
|
180+80+300=560
|
560-80=480
|
180+114+35+300=629
|
629-114-35=480
|
|
WSH-30T
|
75
|
P-12
|
|
220+80+300=600
|
600-80=520
|
220+135+44+300=699
|
699-135-44=520
|
|
WSH-40T
|
80
|
P=2
|
|
260+100+300=660
|
660-100=560
|
260+150+54+300=764
|
764-150-54=560
|
|
WSH50T
|
90
|
P=14
|
|
315+120+300=735
|
735-120=615
|
315+165+64+300=844
|
844-165-64=615
|
|
WSH-100T
|
100
|
P=16
|
|
345+150+300=795
|
795-150=645
|
345+200+70+300=915
|
915-200-70=645
|
|
|
行程
(例)300m/m
|
桿端R型
|
桿端T型
|
||||
|
型號
|
直徑
|
螺距
|
護管長
|
機身+D+行程
=螺桿總長
|
螺桿總長-D
=牙長
|
機身+T+行程
=螺桿總長
|
螺桿總長-T
=牙長
|
|
WSH-2T
|
25
|
P=5
|
300+55=35
|
110+55+300=465
|
465-55=410
|
110+25+300=435
|
435-25=410
|
|
WSH-3T
|
32
|
P=6
|
300+60=360
|
130+65+30=495
|
495-65=430
|
130+30+300=460
|
460-30=430
|
|
WSH-5T
|
38
|
P=6
|
300+60=360
|
130+65+300=495
|
495-65=430
|
130+30+300=460
|
460-30=430
|
|
WSH-10T
|
45
|
P=8
|
300+65=365
|
160+65+300=525
|
525-65=460
|
160+40+300=500
|
500-40=460
|
|
WSH-15T
|
50
|
P=8
|
300+65=365
|
160+65+300=525
|
525-65=460
|
160+50+30=510
|
510-50=460
|
|
WSH-20T
|
65
|
P=10
|
300+75=375
|
180+70+300=550
|
550-70=480
|
180+55+300=535
|
535-55=480
|
|
WSH-30T
|
75
|
P-12
|
|
220+75+300=595
|
595-75=520
|
220+65+300=585
|
585-65=520
|
|
WSH-40T
|
80
|
P=2
|
|
260+95+300=655
|
655-95=560
|
260+70+300=630
|
630-70=560
|
|
WSH50T
|
90
|
P=14
|
|
315+114+300=729
|
729-114=615
|
315+75+300=690
|
690-75=615
|
|
WSH-100T
|
100
|
P=16
|
|
345+140+300=785
|
785-140=645
|
345+100+300=745
|
745-100=645
|
注：特殊規格尺寸請附圖說明。
