JWZ蝸輪蝸桿減速機使用說明書

一、JWZ減速機的安裝、使用與維護

1、  JWZ減速機主動軸直接與電機聯接時推薦采用彈性聯軸器，JWZ減速機被動軸直接與工作機聯接時推薦采用齒式聯軸器或其他非剛性聯軸器。

2、  JWZ減速機的主動軸線和被動軸線必須與相聯接部分的軸線保證同心，其誤差不得大于所有聯軸器的允許值。

3、  JWZ減速機安裝使用手轉動必須靈活，無卡住現象，蝸桿軸承和蝸輪軸承的軸向間隙應符合技術要求的規定。

4、  JWZ減速機安裝及在25﹪額定負荷下，蝸輪齒面接觸斑點，按齒高不小于55﹪，按齒長不小于60﹪.

5、  安裝好的JWZ減速機在正式使用前，應進行空載部分額定載荷間歇運轉1-3小時后方可正是運轉，運轉應平穩無沖擊，無異常振動和噪聲及漏油等現象， 高油溫不得超過85℃.如發現故障應及時排除。

6、  JWZ減速機的潤滑

a.       蝸桿渦輪齒合一般采用浸油潤滑，浸油深度，對蝸桿在蝸輪之下和之側的蝸桿全齒高，對蝸桿在蝸輪之上的為蝸輪外徑1/3。

b.       JWZ減速機推薦采用蘭煉33﹟潤滑油。

c.       JWZ減速機的潤滑油油量按油標加注，并參照下表所列油量備油。

      d.       潤滑油的更換

新JWZ減速機（或新更換蝸桿副）第一次使用時，當運轉7-14天后需更換新油，在以后的使用中應定期檢查油的質量，對于混入雜質或老化變質的油必須隨時更換。

但一般情況下，對于長期連續工作的JWZ減速機，須每2-3個月更換油一次，對于每天工作時間不超過8小時的JWZ減速機，須每4-6個月?lián)Q油一次。在工作中當發現油溫顯著升高，溫升超過60℃或油溫超過85℃，油的質量下降以及產生不正常的噪音等現象時，應停止使用，檢查原因，如因齒面膠合等原因所致，必須修復排除故障，更換潤滑油后再用。

7、  JWZ減速機應半年一次或定期檢修，發現擦傷膠合及顯著磨損，必須采用有限措施制止。備件必須按圖樣制造，保證質量，更換新的備件后必須經過跑合和負荷試車后再正式使用。

二、潤滑油的選擇

本減速機在投入運行前必須力II入合適的潤滑油至油標中心，油位過高或過低都可能導致運轉溫度升高。

首次使用24小時左右，必須將潤滑油放掉，用輕油（柴油或煤油）沖洗干凈，然后重新加入新的潤滑油，以后每隔2000至2500小時必須重新沖洗和加入新的潤滑油。

三、建議的潤滑油

四、蝸輪減速機一般故障原因及排除方法

五、試運轉

  配套電機與機座的聯接、機座與化工容器的聯接兩半聯軸器的安裝及校正等皆略。

1、  根據實際需要，按表二選擇適當?shù)呐涮纂姍C(jī)，轉速要求應配好電機與蝸桿上的三角皮帶輪，固定電機矯正位置，然后根據實際中心距計算三角皮帶的長度。皮帶安裝時不能過松或過緊，過松會加大功率損耗，降低傳動效率。過緊則可能使膠帶發熱，使機件受拉力而變形。三角帶松緊度的調整，可以通過電機底板下調螺栓的調整來實現。

2、  旋開注油塞，箱機體內注入煤油或汽油清洗機體內部，旋開放油塞將油放出再裝入機油，自下部視察油位，以浸過蝸輪齒的一半為度。自油杯處壓入鈣基潤滑脂。

3、  檢查所有緊固螺栓有無松動現象，檢查蝸輪軸與攪拌軸的通心度，檢查箱體下部是否漏油，檢查電機的接線是否符合電機標牌所示，檢查排氣孔是否通暢，然后緊固防護罩進行試車運轉。運行中注意電流表的讀數，并注意有無不正常的聲音，如不正常馬上停車檢查。

4、  試車30分鐘，停車檢查各部溫升和蝸輪副的齒合情況，并排除其他因安裝不正確而造成的缺陷。

5、  加負荷試運轉1小時后觀察及調整方法同上。

6、  初運轉50小時后，將油放出更換新油。

六、潤滑

1、  箱體內建議夏天用50號機械油（HJ—50），冬天用20-30號機械油（HJ20—30）、（GB443—64），油杯內建議用1號—2號鈣基潤滑脂（GB491—65）。

2、  箱體內的機油在試車換油后，每隔2-3個月?lián)Q油一次。

3、  油杯內的潤滑脂，每工作班內都要旋轉油杯蓋向轉襯內壓油一次。

七、維修和調整

1、  蝸輪緣系易磨耗件，輪緣嚴重磨損后需及時更換新件。

2、  建議每運行1000～1500小時應徹底檢查并保養一次。

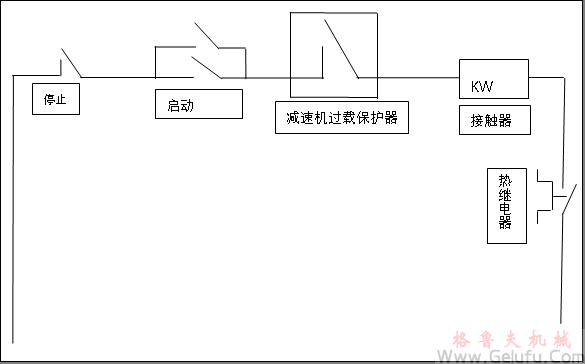

八、 -_-JWZ蝸輪JWZ減速機安全保護裝置接線圖

注意：

1、 設備安裝后JWZ減速機過載保護器必須接線后才能試機。

2、 JWZ減速機本身可正反轉運行,設備在使用過程中嚴禁載荷正反轉運行，空機可正反裝運轉。
