RJ系列RackJack齿条升降机的结构及性能
•RackJack是PowerBase的延伸产品，是一种齿条和齿轮相结合的同步升降机构，可以通过电机直接驱动齿轮做回转运动同时带动齿条进行直线运动。几乎没有动力损失，可以使机器效率达到最大化。
•构造简单，故障率低，容易维修。
•蜗杆升降器在升降器内实现减速，因此升降速度缓慢，适用于精密升降或重物的升降。RackJack是由齿轮和齿条直接连接，可以进行高速直线运动，使用附带制动的减速电机，可以精密控制，并且比蜗杆升降器价格低，更经济。
2、系列RackJack齿条升降机的种类
Rack jack—般分为普通型和洁净室型。普通型多应用于一般产业设备；洁净室型多应用于半导体、LCD/PDP生产设备、医疗、食品生产设备上，可以根据洁净室的等级要求进行多种后处理加工。
■RJ系列
•是基本的分离型型号，规格有1050,根据输出轴的不同方向可分为3种规格。
•用气缸做驱动，自身没有减速，可以实现快速移动。
■4S系列
•是基本的组合型型号，规格有RJ10-4S50-4S,可以根据使用要求进行尺寸和行程设定。
•可以承受大负载。
■4SB系列
•在4S系列的驱动轴上安装齿轮箱，可以与电机直接连接。
•在不使用齿轮或链轮时，可以用于洁净室环境。
■4SH系列
•在RJ-4S系列的驱动轴上安装涡轮减速器，可以与电机直接连接。
•通过蜗轮减速机减速后，可以获得不同升降速度，可以齿条升降机保持自锁，也可以匹配：三相电机、单相电机、直流电机和伺服电机等

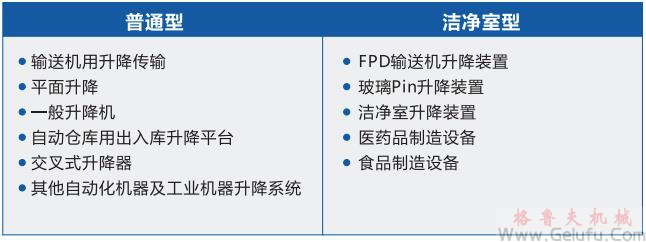

3、 系列Rack Jack齿条升降机的用途

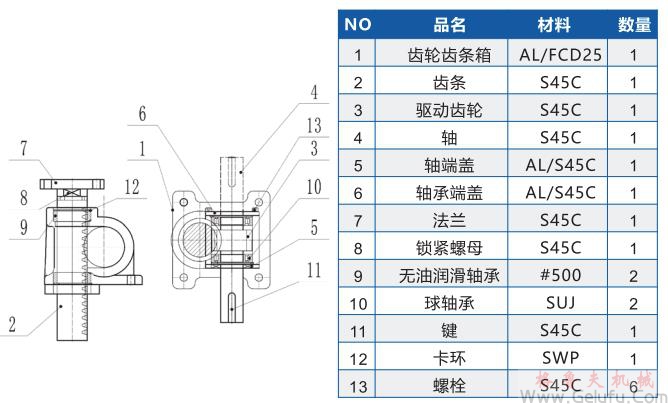

4、RJ系列RackJack齿条升降机内部结构图

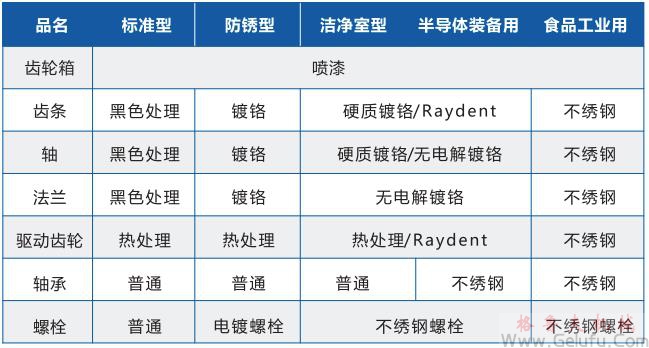

5、 RJ系列Rack Jack齿条升降机部件材料及表面处理

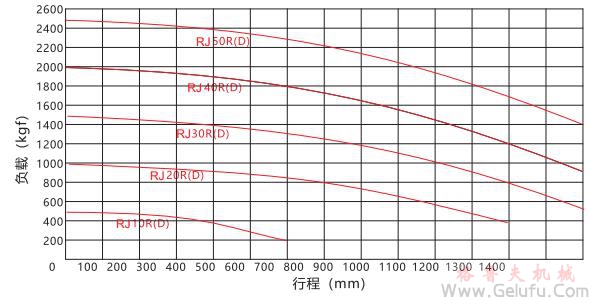

6、 RJ系列Rack Jack齿条升降机选型曲线图

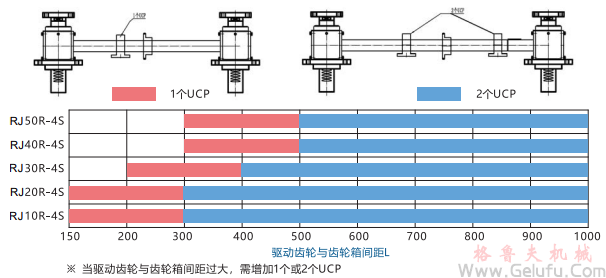

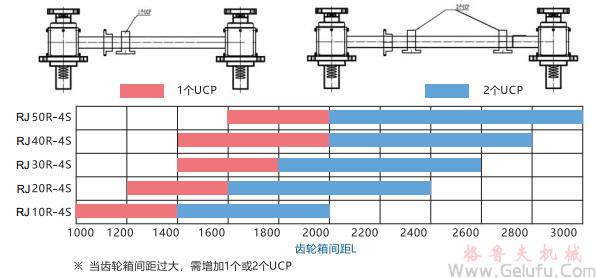

■ 中间支撑选择方法
■ 中间支撑选择方法

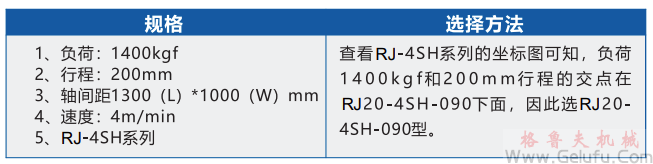

■ 运用坐标图的造型方法
7、 系列Rack Jack齿条升降机用电机选择及速度计算
■ 电机选择
--负重：1200kgf
--速度4m/min
P =功率 M =载重 V =速度 N =效率 g = 9.81
P = M xg x V/(N x 1000) P = 1200 x9.81 x 0.0667/(0.8x 1 000)
P = 0.98KW, 那么电机应选择比这个功率高的型号。
■ 速度计算
例） 使用RJ20-4S型号，速度为4m/min,电机的减速比是1 /60, 使用直齿轮。
计算式：
v = 1750 x 1/60 x 39/48x 0.169= 4.0m/min
Rack Jack 驱动轴的直齿轮选用Z= 48, 电机侧直齿轮选用Z= 39(0.169是轴回转一次上升距离(mm)换算成m的数值）

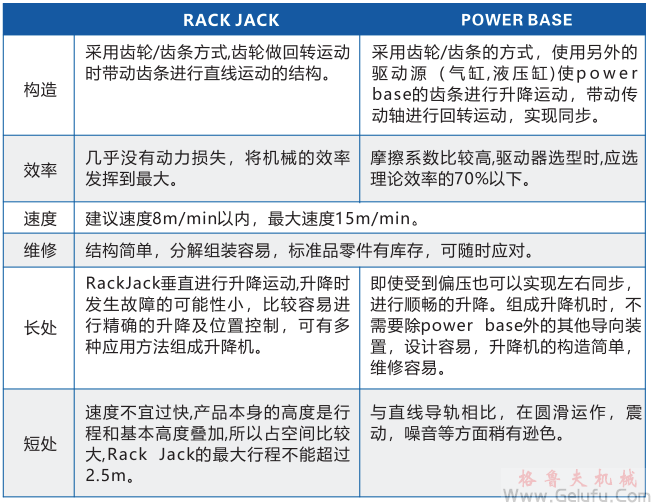

8、 系列Rack Jack齿条升降机和Power Base的区别
9、 RJ系列Rack Jack齿条升降机组装注意事项
A:为了保证精确操作和水平升降，Rack jack的组装面要行机械加工然后再组装;安装框架结构时，要先焊接再进行组装面加工，最后进行组装。
B:在粉尘比较多的环境下，使用防尘套阻止灰尘进入齿轮箱内部。
C:600mm行程以上的Rack Jack附带辅助导向，可以使Rack jack在升降时减小晃动。
D:Rack Jack的轴间距存在偏差，偏差范围在土0.1mm之间，如果安装孔的位置不符合时，可以用橡胶捶调整安装孔位置，然后进行组装。如果不调整就进行组装，这样就会使传输轴扭曲，导致配合失衡，影响产品精度和使用寿命，组装时需要特别注意。
E:如果Rack jack组装时齿条的竖直度没有调节好，会加快齿条和驱动齿轮的磨损，缩短寿命,齿轮的摩擦系数变高，电机的效率变低。这时需要把上下面法兰连接螺栓稍微松开一点，然901 后进行升降测试，之后再把组装螺栓紧固。

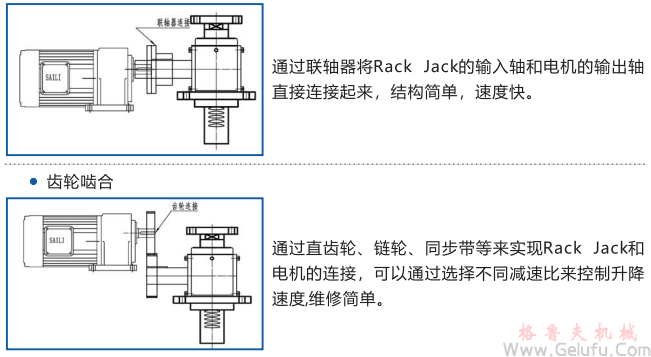

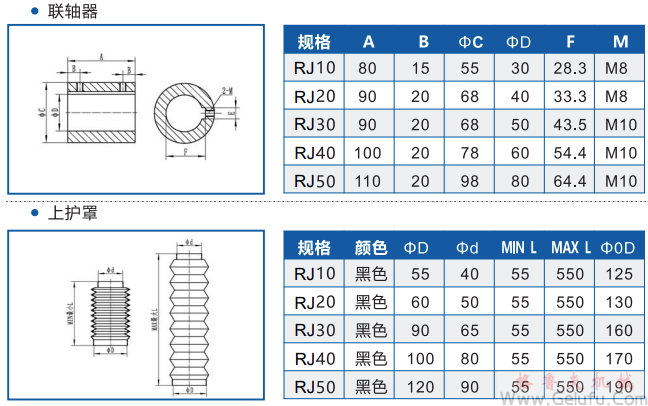

10、 RJ系列RackJack齿条升降机使用方法

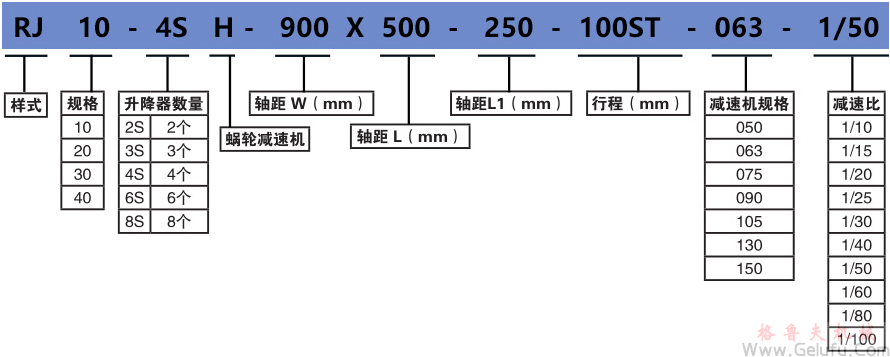

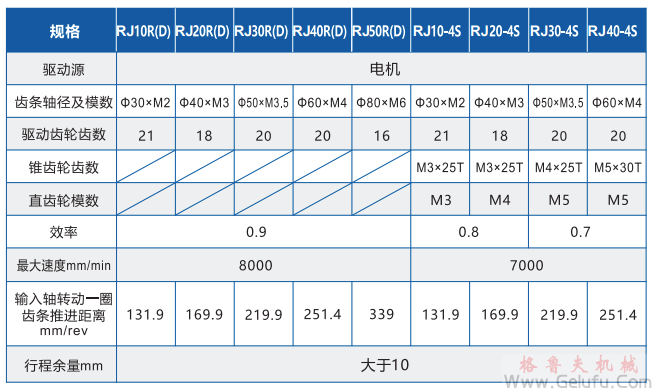

11、 RJ系列Rack Jack齿条升降机参数表

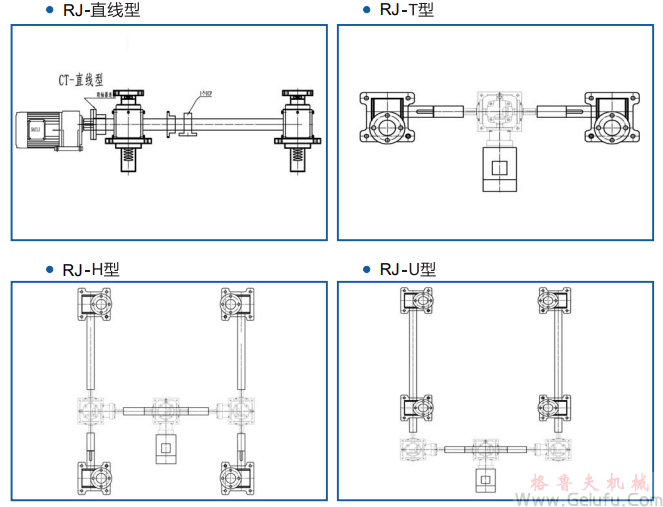

12、 RJ系列Rack Jack齿条升降机布局图

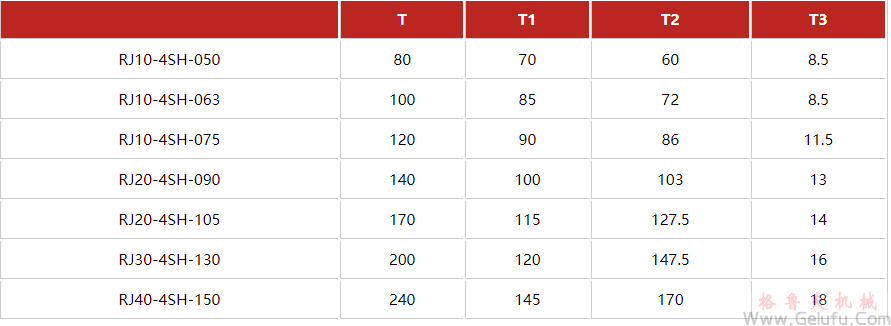

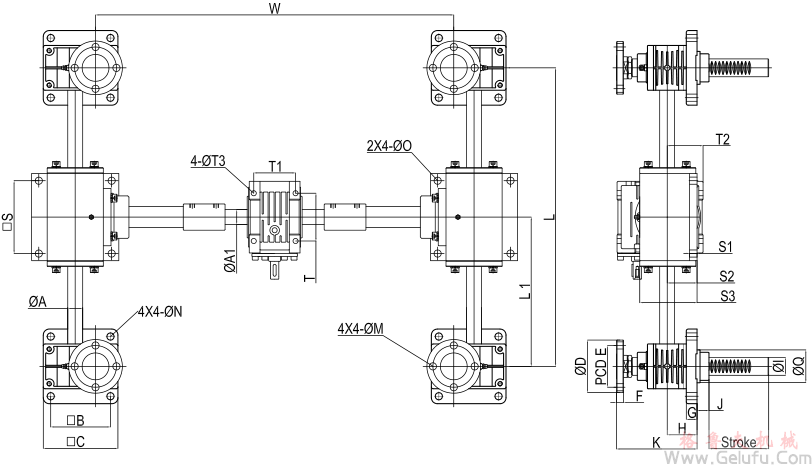

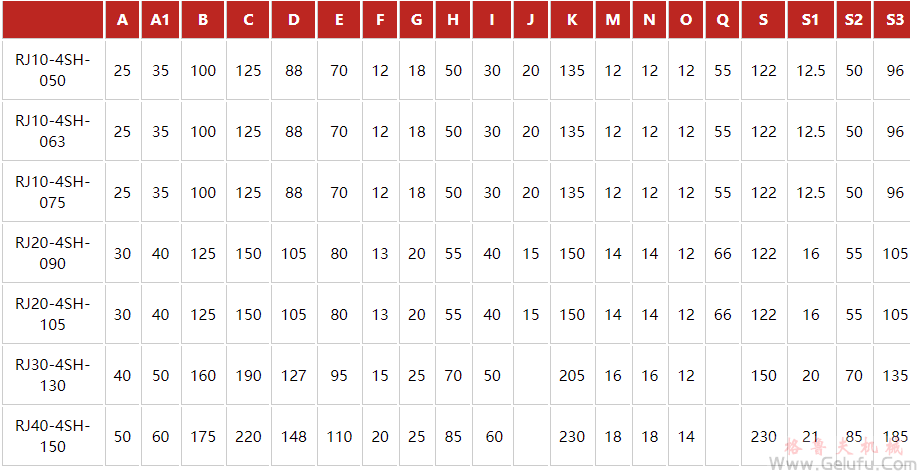

12、 RJ系列Rack Jack齿条升降机安装尺寸图
注：1、基本高度（K）最小值为表中参数，可以根据设计需要加大K值。
2、行程（Stroke）、L、L1、W由设计者选定。
3、蜗轮减速机与电机连接的法兰，可以根据电机型号定制。
