| 詳細介紹： |
|
1 型號
2 機型號及傳動比
2.1 減速器型號用中心距表示，中心距及其代號見表1。

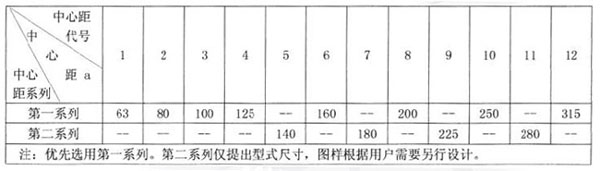

表1 中心距及其代號 單位：mm
2.2 減速器的傳動比代號及公稱傳動比見表2。
表2 公稱傳動比及其代號
3 裝配型式

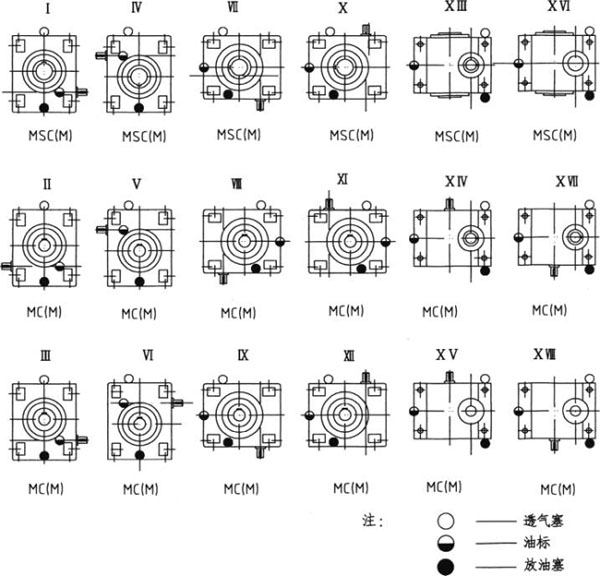

減速器有十八種裝配型式見圖1。

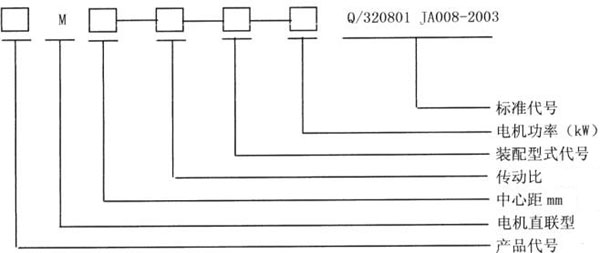

4 標記方法
 5 標記示例
a MC200-10 Q/320801 JA008-2003
b MCM200-10-X-22 Q/320801 JA008-2003
c MSC200-10-Ⅵ Q/320801 JA008-2003
d MSCM200-10-Ⅶ-22 Q/320801 JA008-2003
|
